XTuner Domino EP

导言

XTuner 的 Domino EP 不是一种新的 EP 通信算子，而是位于 MoE 层内部的跨微批调度方法：把多个原本独立做梯度累积的 micro-batch 一起送入模型，用异步通信流把一个 micro-batch 的 token dispatch/combine 与另一个 micro-batch 的专家计算重叠。

普通 EP 定义专家如何切分；All-to-All、DeepEP、AGRS 决定 token 如何搬运；Domino EP 决定多个 micro-batch 如何交错；MC2 则把相邻通信和矩阵乘融合进一个算子。只有先分清这些层次，才能正确讨论它们的优劣和组合关系。

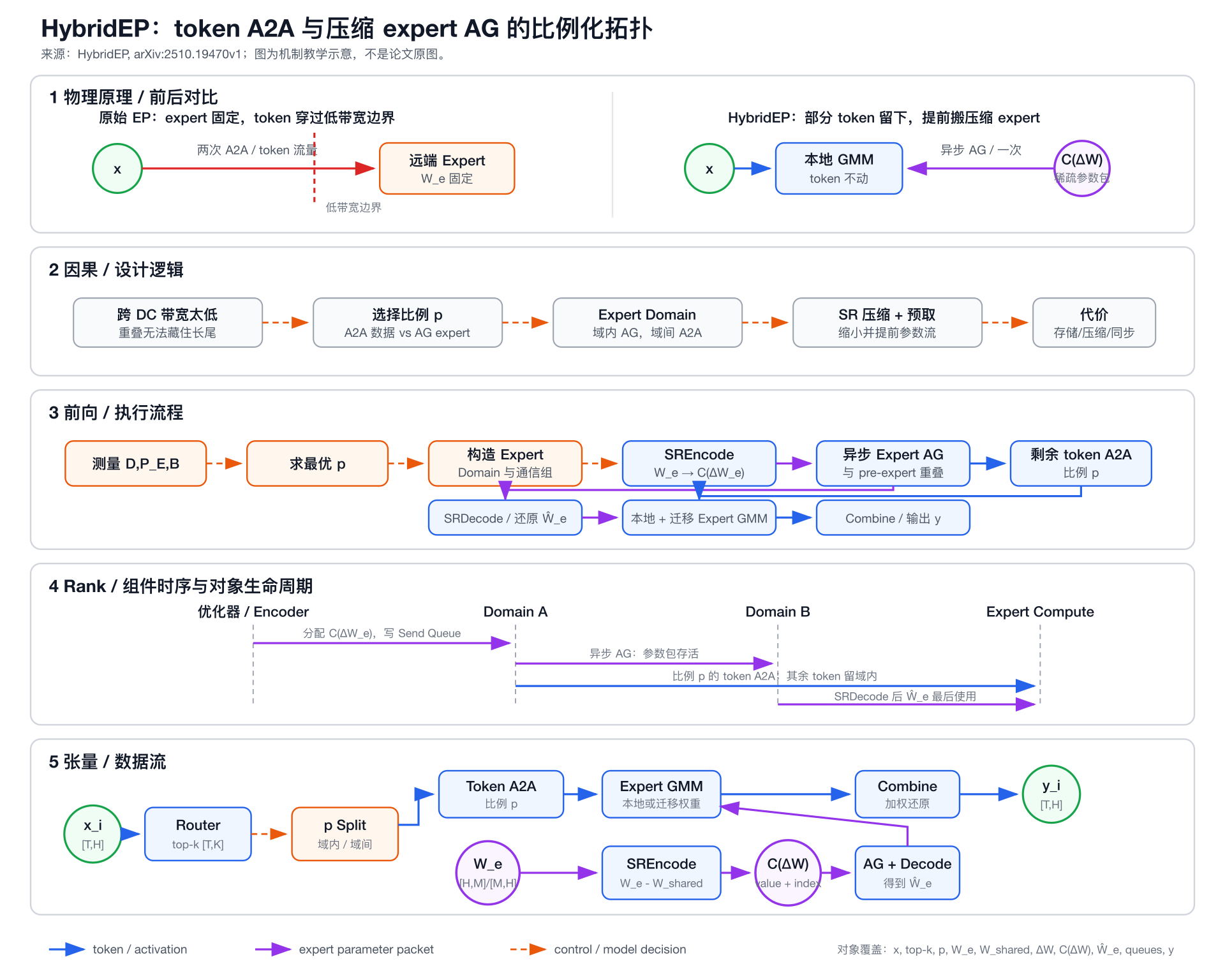

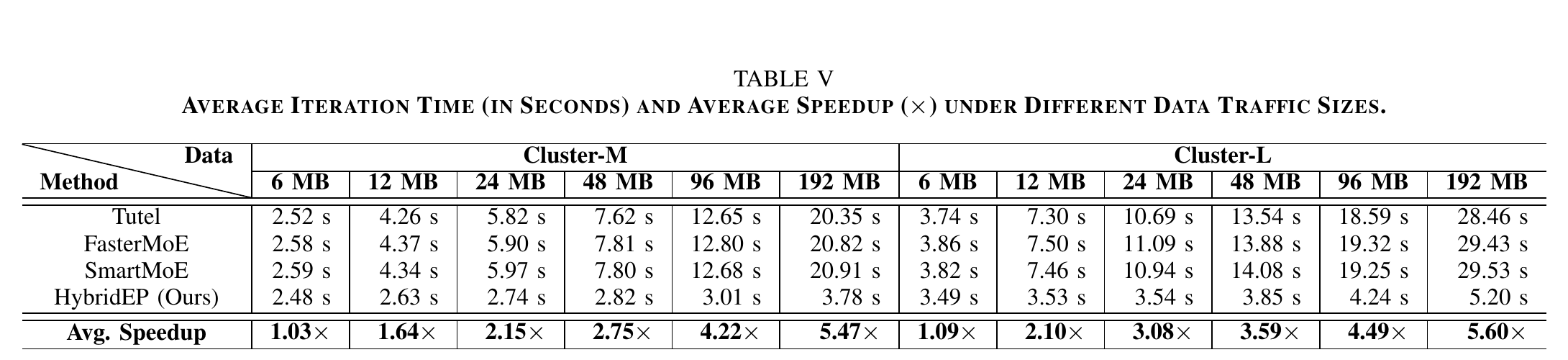

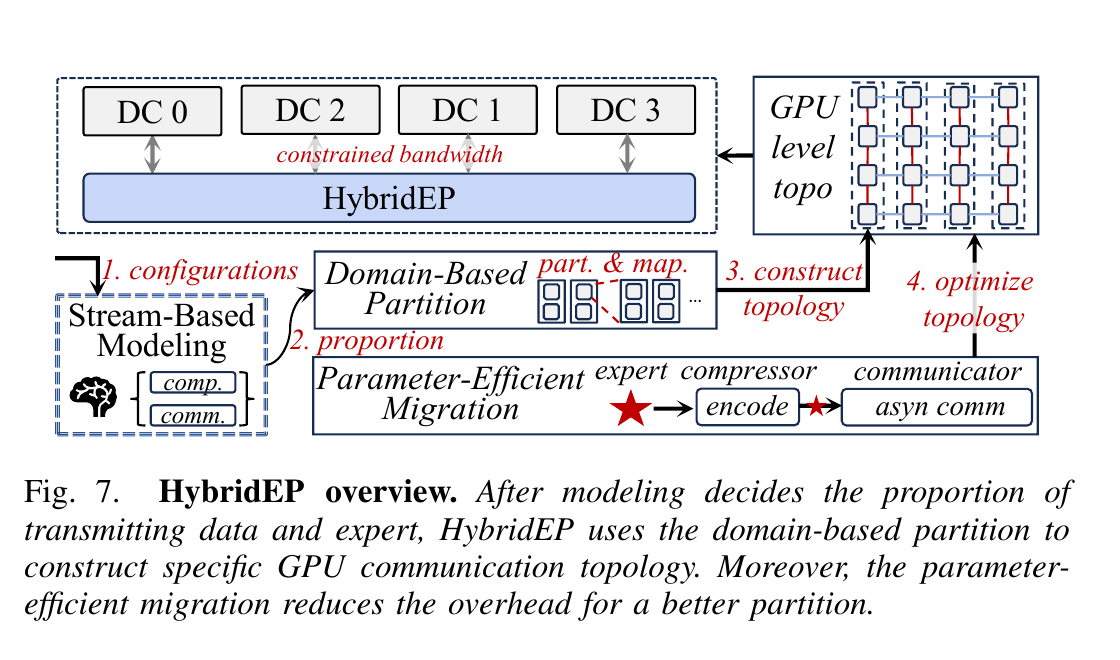

HybridEP 论文进一步提出了一个更上游的问题：跨数据中心带宽太低、通信已经无法完全隐藏时，是否还应坚持“专家不动、所有 token 都跨域搬运”？它通过比例 \(p\) 在 token All-to-All 与压缩 expert AllGather 之间选择，改变的是通信对象与专家放置，而不是给 DeepEP 或 MC2 换一个名字。

2026 年 8 月的增量观察再补两层：MoonEP 与 UltraEP 都根据当前 micro-batch 的真实路由结果复制热点 expert，但 MoonEP 自己拥有 dispatch/combine 并追求每 rank 固定 S×K 行，UltraEP 则把配额规划、跨层副本 buffer 和权重/梯度同步做成独立运行时，继续复用外部 dispatcher 与 Grouped GEMM。HyperParallel-MoE 则在 Ascend A3 上把 Dispatch、两次 GMM、SwiGLU 和 Combine 编译成 AIC/AIV 瓦片任务流。这些路线分别回答“热点怎么摊平”和“单个 MoE-FFN 怎么细粒度交错”，都不是 XTuner 当前已有开关。

自绘逻辑图：微批 A 的专家计算与微批 B 的通信在不同 CUDA stream 上交错，减少显式通信气泡。

结论

截至 XTuner commit 9989fb7，结合 HybridEP 论文后，相关技术可以按下面五层理解：¹

加入 MoonEP、UltraEP 与 HyperParallel-MoE 后，还应额外区分“冗余 expert 负载均衡运行时”和“完整 MoE-FFN 瓦片调度”两层；下面保留原有五层，并在表尾做增量扩展。

层次	技术	解决的问题	是否能与 Domino EP 组合
并行语义	普通 EP	把不同 experts 放到不同 rank，路由 token 后再合并	Domino EP 的基础
通信对象与放置	HybridEP 论文	跨域时在搬 token 与搬压缩 expert 之间选择	思想上可组合，但 XTuner 当前没有该实现
通信后端	All-to-All / DeepEP / AGRS	具体怎样 dispatch 和 combine token	可以，三选一作为底层 dispatcher
调度方法	Domino EP	怎样用多个 micro-batch 隐藏 EP 通信	本身不替代 dispatcher

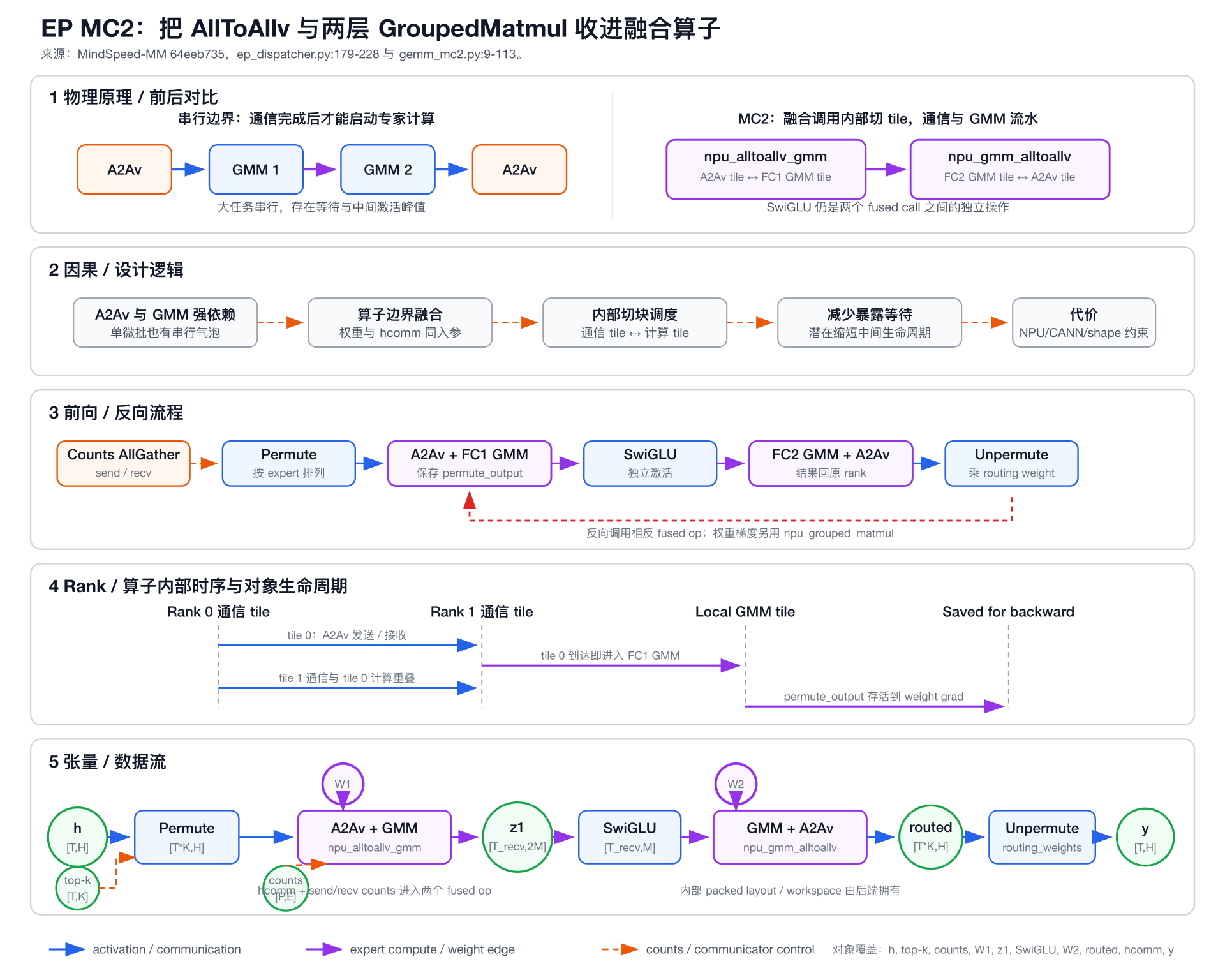

融合算子	MC2	在一个 micro-batch 内融合通信与 GMM/MM	思想上正交，但 XTuner 当前未接入该 dispatcher
负载均衡与冗余 expert	MoonEP	怎样复制热点 expert、预取权重，并把每个 rank 的 routed token 行数固定	概念上可置于 Domino 下方，但 XTuner 当前没有该后端
负载均衡与冗余 expert	UltraEP	怎样按本批 exact load 联合求副本与 quota，并复用外部 dispatcher/GMM	概念上可置于 Domino 下方，但 XTuner 当前没有该运行时

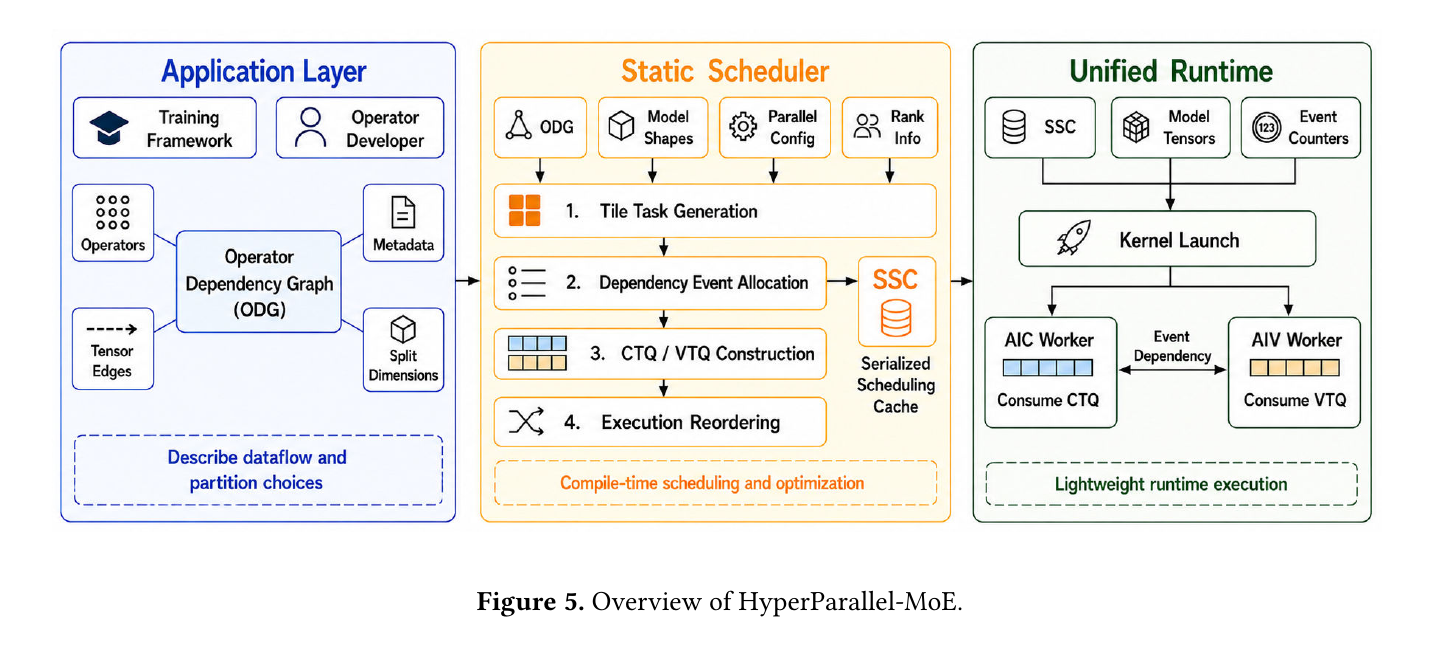

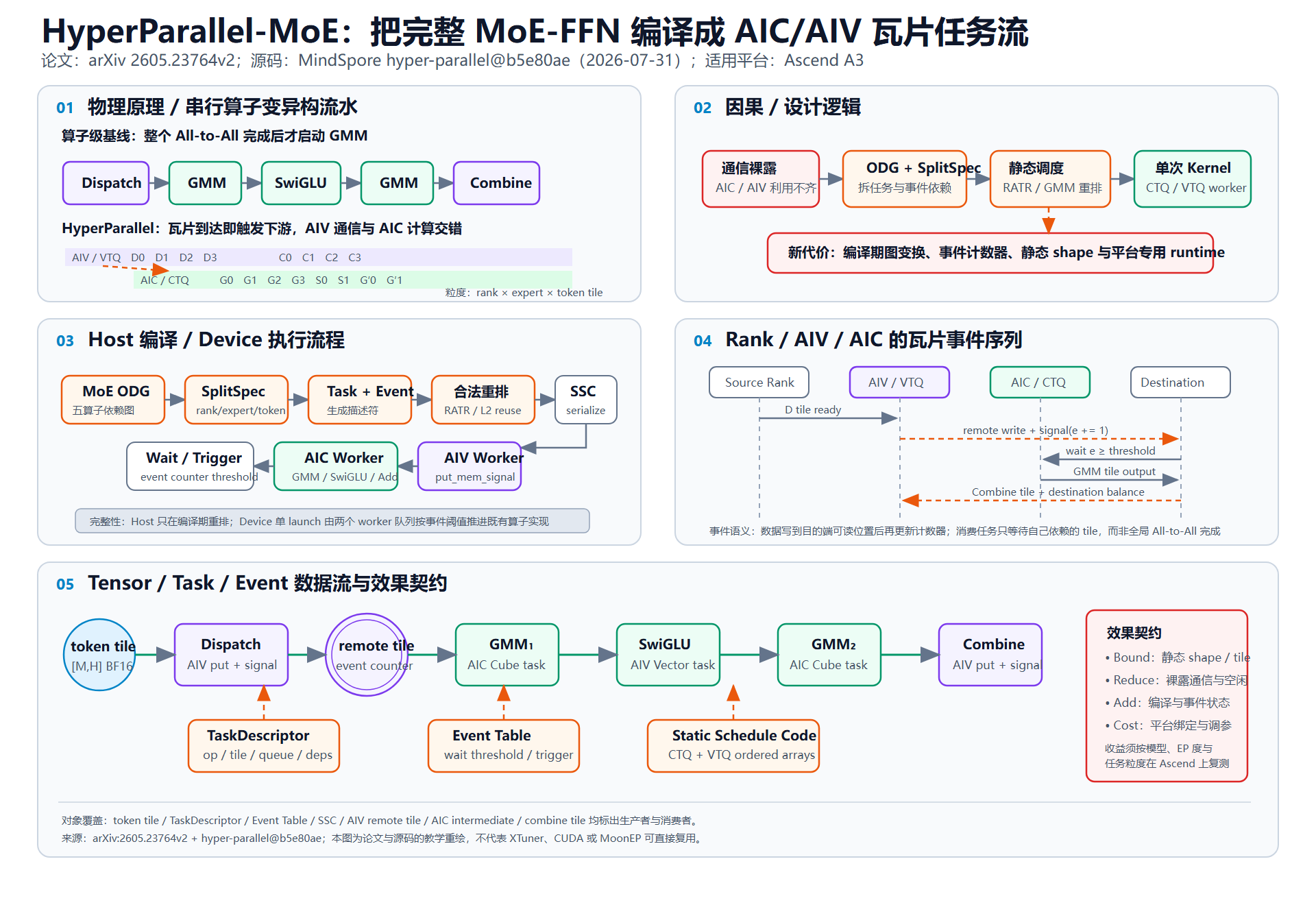

完整 MoE 瓦片调度	HyperParallel-MoE	怎样把 Dispatch、GMM、SwiGLU、GMM、Combine 编译成 AIC/AIV 任务流	与 Domino 粒度不同，但硬件与接口都需重新接入

概念图：Domino 决定何时搬，HybridEP 决定搬什么，DeepEP 优化怎么搬，MC2 则把搬运与专家计算融合。四者作用层级不同。

因此，最准确的比较不是“Domino EP 和 DeepEP 谁替代谁”，而是：

1. All-to-All、DeepEP、AGRS 比通信实现。
2. Domino EP 比跨微批调度。
3. MC2 比单微批内的算子融合。
4. HybridEP 比跨域场景下的数据/专家混合传输与放置。
5. MoonEP 比路由偏斜下的冗余 expert 规划与固定计算量。
6. UltraEP 比 exact-load 驱动的 quota 复制、跨层 buffer 与副本状态同步。
7. HyperParallel-MoE 比单微批完整 MoE-FFN 的瓦片级异构调度。

一句话判断

如果 profiler 中 EP 通信很长、专家 GEMM 足以覆盖通信，并且显存能容纳两个微批的在途状态，Domino EP 才更可能有效；否则异步事件、更多激活和更小 GEMM 的开销可能抵消收益。

执行路径

XTuner 的入口参数是 intra_layer_micro_batch。训练引擎不再逐个 micro-batch 调用模型，而是按该参数切成列表；相应的梯度累积次数也会除以这个数。²

for i in range(0, len(data_batches), intra_layer_micro_batch):
    data_batch = data_batches[i : i + intra_layer_micro_batch]
    seq_ctx_list = [item["seq_ctx"] for item in data_batch]
    loss_ctx_list = [item["loss_ctx"] for item in data_batch]

    if self.intra_layer_micro_batch == 1:
        output = self.model(seq_ctx=seq_ctx_list[0], loss_ctx=loss_ctx_list[0])
    else:
        output = self.model(seq_ctx=seq_ctx_list, loss_ctx=loss_ctx_list)

进入每个 MoE decoder layer 后，_micro_batch_forward 分成三个阶段：³

1. 批量准备：各微批依次完成 attention、router 和异步 dispatch_preprocess。
2. 分发与专家计算：为各微批发起 dispatch，只在消费结果前建立必要的事件依赖，然后执行 experts 和 combine_preprocess。
3. 批量回收：发起各微批的 combine，最后逐个 combine_postprocess，再做残差和 shared experts 合并。

下面是从实际实现压缩出的关键控制流，省略了上下文保存代码：

for hidden_states, seq_ctx, position_embeddings in micro_batches:
    residual, hidden_states, router_results = self._pre_moe_forward(...)
    pre_dispatched = self.dispatcher.dispatch_preprocess(..., async_op=True)

for router_results, pre_dispatched in zip(router_results_list, pre_dispatched_list):
    dispatched = self.dispatcher.dispatch(..., async_op=True)
    post_dispatched = self.dispatcher.dispatch_postprocess(..., async_op=True)
    experts_out = self.experts(post_dispatched["hidden_states"], ...)
    pre_combined = self.dispatcher.combine_preprocess(..., async_op=True)

for item in pre_combined_list:
    combined_list.append(self.dispatcher.combine(..., async_op=True))

关键不在 Python 循环本身，而在 dispatcher 维护的通信 stream、计算 stream 和 CUDA event。CPU 可以继续提交后续微批的工作；GPU 则在真正使用数据的位置等待事件，从而形成“微批 A 算 experts，微批 B 做 dispatch/combine”的流水。

这也解释了它为什么叫 Domino：一个微批的通信被下一个微批的计算接力遮住。但它仍然不是完整的 pipeline parallel 调度，也不是原论文实现的直接复制。

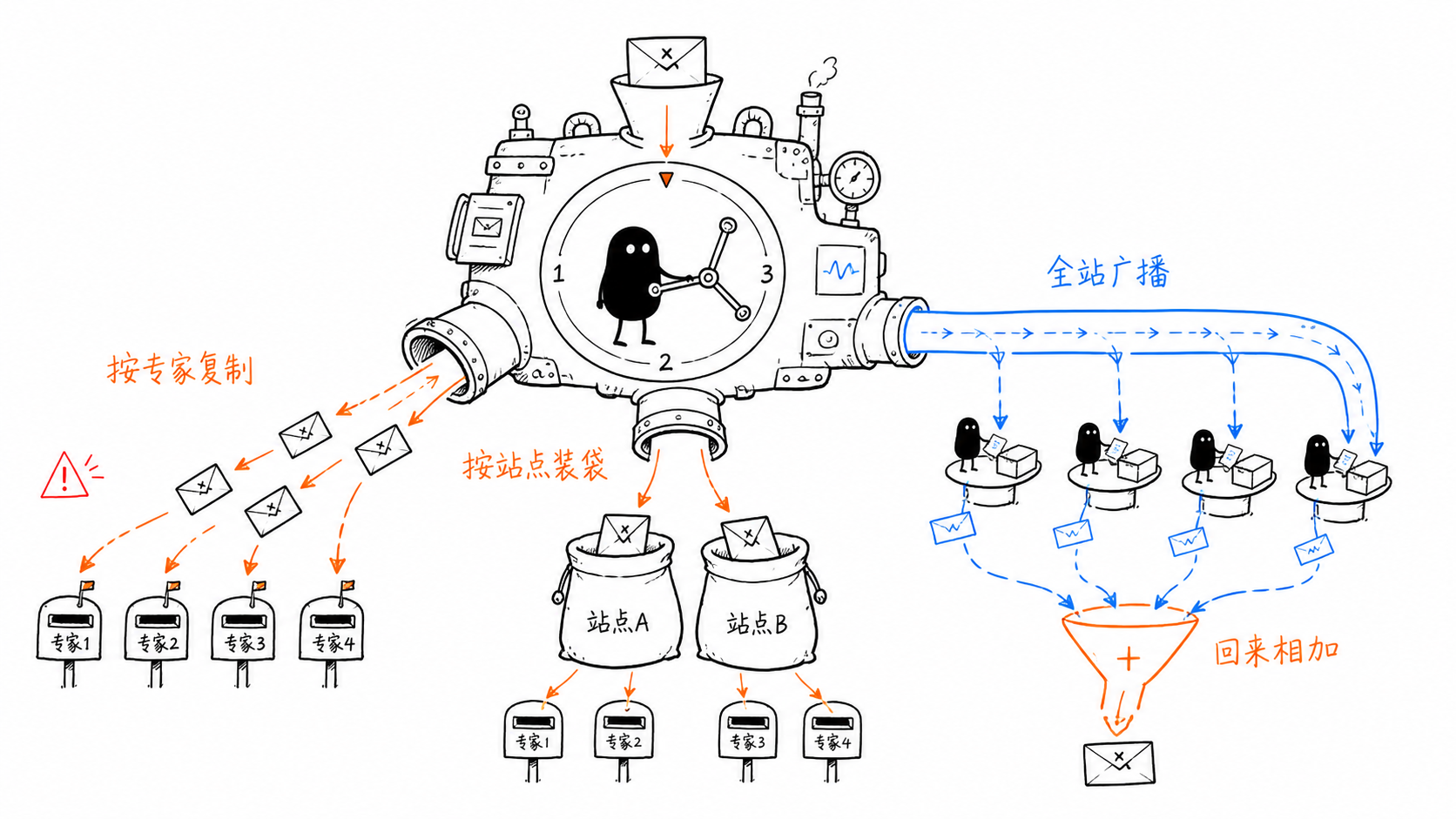

通信后端

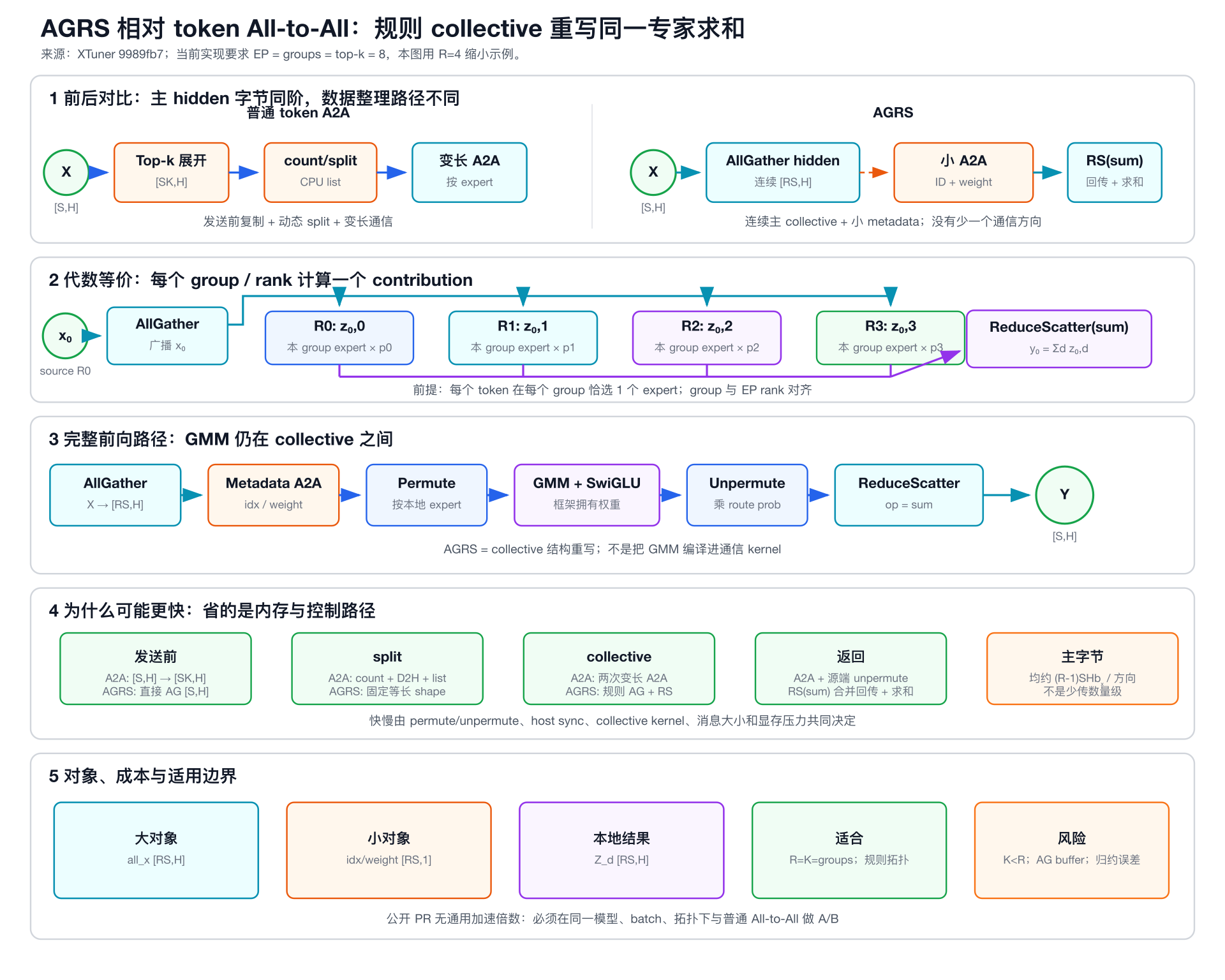

XTuner 的 build_dispatcher 在 ep_size > 1 时支持 deepep、all2all 和 agrs；未指定时默认选择 all2all。⁴ Domino EP 对这三种后端调用同一组 preprocess/dispatch/combine 接口。

All-to-All

普通 All-to-All 路径先按 expert 排列 token，交换各 rank 的 token 计数，计算可变长 input_splits 和 output_splits，再调用 autograd 版本的 all_to_all_single。⁵

优点是语义直接、依赖少、最适合作为正确性基线；缺点是负载不均时通信尺寸不规则，而且 token count、重排和两次 All-to-All 的成本更容易暴露在关键路径上。

这里的“普通 EP”通常就是“EP 语义 + 普通 All-to-All dispatcher + intra_layer_micro_batch=1”，而不是另一种与 All-to-All 无关的算法。

DeepEP

DeepEP 是为 MoE dispatch/combine 定制的通信库。XTuner 使用 low-latency buffer，先计算 dispatch layout，再以 async_finish=True 发起 dispatch，并通过 event handle 表达依赖；实现还把 DeepEP 通信占用的 SM 数设为 20。⁶

它的优势是对 NVLink/RDMA 拓扑、跨节点转发和低延迟 kernel 做了专门优化；代价是依赖自定义 CUDA 通信栈，对版本、拓扑和 buffer 配置更敏感。需要特别注意：XTuner 的构建脚本固定的是 DeepEP v1.2.1 commit 9af0e0d，不能把 DeepEP 当前主分支或 V2 的公开 benchmark 直接当成 XTuner 实测结果。⁷

DeepEP 负责让一次通信更快，Domino EP 负责尽量把这次通信藏起来。 二者通常是互补关系。

这里还要纠正一个容易由 API 名称引起的误读：XTuner 确实以 low_latency_mode=True 创建 DeepEP buffer，但固定版本的调用路径是 get_dispatch_layout -> Buffer.dispatch -> 外部 expert GMM -> Buffer.combine，并没有直接调用公开 API low_latency_dispatch。⁸ 因而本文讨论的是 XTuner 固定适配器的真实算子边界，而不是 DeepEP 主分支所有模式的统称。

为什么不是 MC2

DeepEP 并没有把通信语义变成另一种集体通信：它完成的仍是 MoE 的 dispatch All-to-All 与 combine All-to-All。区别在于，通用 All-to-All 把“已经按 expert 展开的 token 行”当作待发送对象；DeepEP 先理解 topk_idx，再把发送对象压缩为“这个 token 是否需要到达某个目标 rank”。

设 token \(i\) 选择的远端 expert 集合为 \(\mathcal{E}_i\)，expert \(e\) 所属 rank 为 \(r(e)\)。普通 XTuner All-to-All 路径需要发送的 hidden 行数近似为：

\[ N_{\text{A2A}}=\sum_i |\mathcal{E}_i|, \qquad N_{\text{DeepEP}}=\sum_i \left|\{r(e):e\in\mathcal{E}_i\}\right| \]

DeepEP 的 layout kernel 明确维护 is_token_in_rank [T,R]：同一个 token 即使选择了同一远端 rank 上的多个 experts，也只把 hidden state 发到该 rank 一次，到达后再按 expert 本地展开。⁹ 例如一个 token 的 Top-8 分别命中 4 个远端 rank、每个 rank 2 个 experts，普通路径发送 8 行 hidden，DeepEP 只发送 4 行；这里只能说 hidden payload 约减半，不能据此宣称端到端必然 2× 加速。若每个 expert 都位于不同 rank，则这一项没有字节收益。

第二层收益来自专用通信内核。跨节点 kernel 把 RDMA sender、RDMA/NVLink forwarder 和 NVLink receiver 分配给不同 warp，让数据按 chunk 在节点内外转发，减少通用 collective 周围的 pack、动态 split、同步和 kernel launch 开销。¹⁰ 这是一种通信子步骤融合，但 expert GMM、SwiGLU 和 down projection 仍在框架侧执行。因此它与 MC2 的边界不同：MC2 把 expert 权重交给 fused operator，在算子内部安排通信—GMM 流水；XTuner 的 DeepEP 路径只交付 recv_x，随后才调用外部 Grouped GEMM。

三个独立加速层次

1. 减少重复激活：Top-k 多个 experts 落在同一目标 rank 时，hidden state 按 rank 去重发送。
2. 缩短一次通信：用 NVLink/RDMA 感知的 dispatch/combine kernel 代替通用变长 All-to-All 的控制路径。
3. 隐藏剩余通信：async_finish=True、event 和限定的通信 SM 让 Domino 有机会用另一微批的 expert 计算覆盖通信。

前两项属于 DeepEP，第三项是 DeepEP 为 Domino 提供的异步边界；三者不能混成一个“融合算子加速比”。

完整运行路径

对象	DeepEP 产生或消费	后续所有者	生命周期
x [T,H]、topk_idx [T,K]	计算 layout 并发起 dispatch	DeepEP buffer	dispatch 前后
recv_x [T_recv,H]	dispatch 输出的已路由 token	框架侧 expert GMM	combine 前
handle、counts、event	路由元数据与异步完成信号	combine、反向和计算 stream	一次 MoE 通信周期
expert_out [T_recv,H]	combine 的输入	由框架侧 GMM 产生	combine 前
combined_x [T,H]	combine 后返回原 token 所属 rank	下一层与残差路径	当前层结束

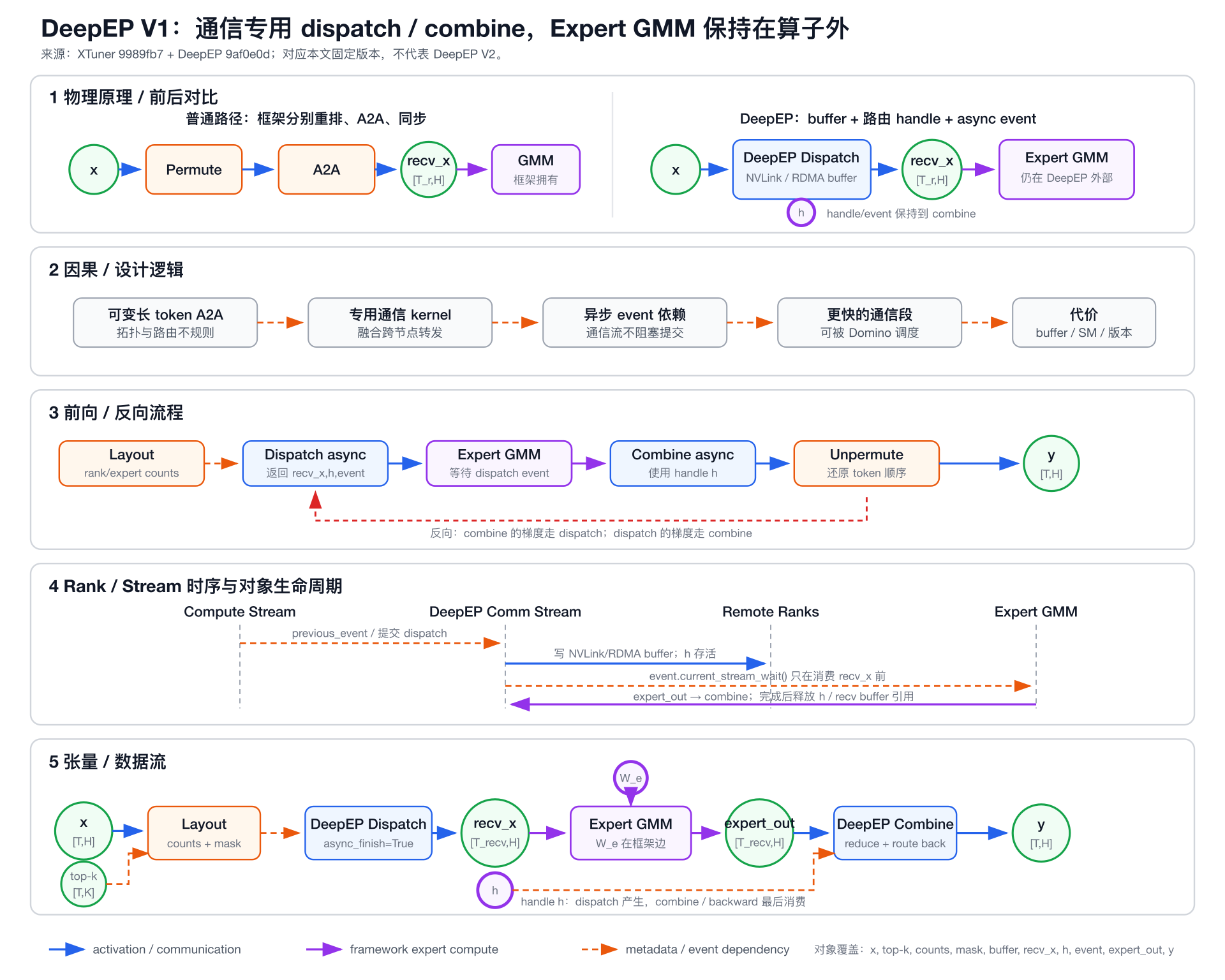

机制图：DeepEP 固定适配器拥有 token dispatch/combine、buffer、handle 与 event；expert 权重和 Grouped GEMM 仍由框架持有。图中反向路径由 combine/dispatch 的逆调用构成。

把源码归一化为不省略关键对象的伪代码，前向路径如下；反向则按相反顺序消费保存的 handle、counts 与路由排列：

layout = get_dispatch_layout(topk_idx, num_experts, ep_group)
recv_x, recv_topk_idx, recv_topk_weight, counts, handle, dispatch_event = \
    deep_ep_buffer.dispatch(
        x=x,
        topk_idx=topk_idx,
        topk_weight=topk_weight,
        layout=layout,
        async_finish=True,
    )

dispatch_event.wait(compute_stream)
permuted_x, tokens_per_expert, inverse_map = permute(
    recv_x, recv_topk_idx, counts
)
gate = grouped_gemm(permuted_x, expert_w1)
expert_hidden = silu(gate[:, 0::2]) * gate[:, 1::2]
expert_out = grouped_gemm(expert_hidden, expert_w2)
recv_out = unpermute(expert_out, inverse_map, recv_topk_weight)
combined_x, combine_event = deep_ep_buffer.combine(
    recv_out, handle=handle, async_finish=True
)
save_for_backward(handle, counts, inverse_map, dispatch_event, combine_event)

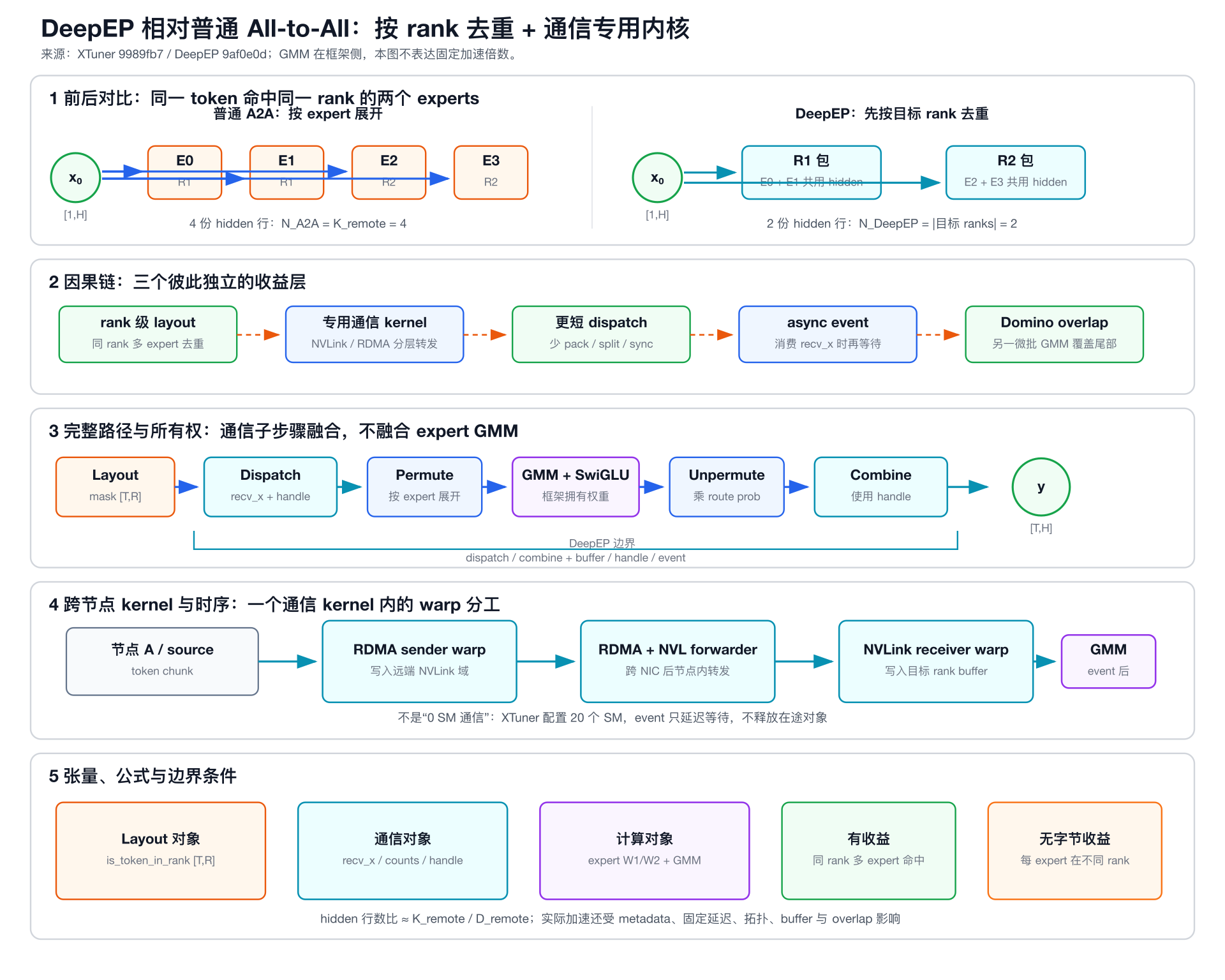

DeepEP 五视图：按 rank 去重 hidden、节点内外分层转发、dispatch—外部 GMM—combine 的所有权边界，以及 event 驱动的可重叠时序。该图解释机制，不代表固定硬件上的实测加速比。

效果与边界

从效果与资源占用看，DeepEP 优化的是 token 通信时间和可重叠性，并不自动减少 expert 激活。峰值显存仍要计入持久通信 buffer、recv_x、路由 handle，以及 Domino 同时保留的多个微批状态；async_finish=True 只表示结果可以通过 event 延后等待，不表示这些对象已经不存在。

DeepEP 官方固定版本的 standalone benchmark 表明其 dispatch/combine 能接近测试平台的 NVLink 或 RDMA 链路上限，但它没有给出与 XTuner 普通 All-to-All 在同一模型、同一 shape、同一调度下的 A/B，因此不能从该表推导“比 All-to-All 快多少”。真正需要测量的是：rank 去重后的实际行数、dispatch/combine 裸时延、通信 SM 占用、Domino 覆盖比例、峰值显存和端到端 step time。

MoonEP

MoonEP 把 DeepEP 路径仍可能暴露的另一个瓶颈拉到台前：即使 token 搬得足够快，只要 router 把大量 token 压到少数 expert，最忙 rank 的 Grouped GEMM 仍决定整层尾延迟。MoonEP 最新公开仓库 commit 0f385f0 的做法不是丢 token 或修改 top-k 语义，而是在线规划热点 expert 的冗余副本，把副本权重预取到空槽，再把 routed token 直接写入最终 virtual-expert 分组位置。²³

设当前 rank 的输入 token 数为 \(S\)、每个 token 选择 \(K\) 个 experts。MoonEP 的目标是让每个 rank 承担固定的有效 routed 行数：

\[ N_r=S\times K,\qquad r\in[0,R) \]

通信 shard 还会为 virtual-expert 分组加入 padding，因此物理容量是 NvS = S*K + padding。在线 planner 根据 tokens_per_expert 选择复制哪些热点 expert、每个 token 的目的 rank 与目的槽位；权重预取则把 home expert 的行搬入对端预留区。这样，动态的是副本放置和 token→副本映射，进入 GMM 的总行数与 shape 则保持静态。

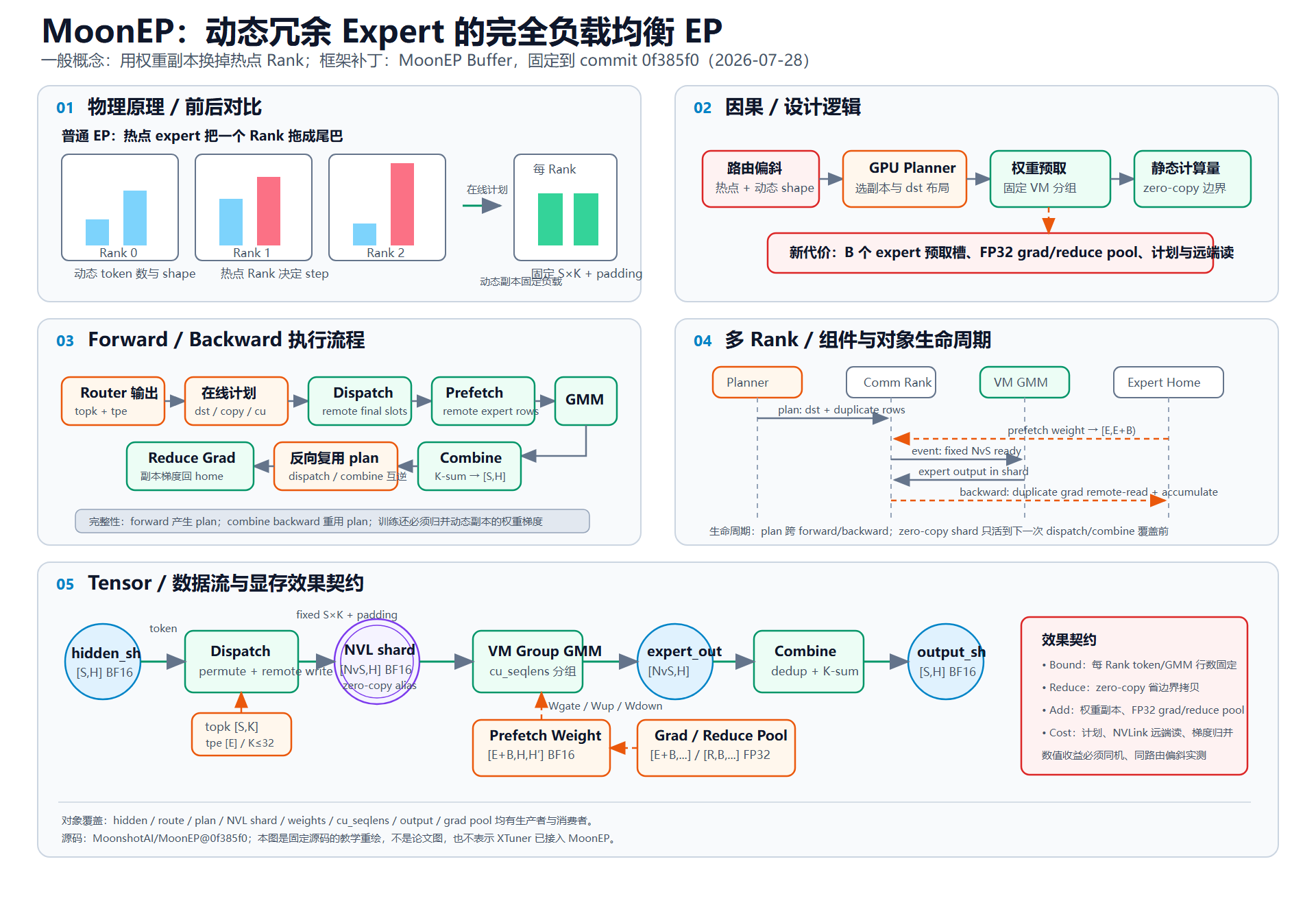

源码机制教学重绘：MoonEP 用在线计划、远端 token 写入、expert 权重预取和副本梯度归并，把路由偏斜转换为固定工作量。图固定到 commit `0f385f0`，不表示 XTuner 已接入。

MoonEP 不是只有一次 dispatch；训练闭环至少包含下列对象：

对象	形状或内容	生产者	消费者与生命周期
hidden_shard	[S,H] BF16	框架与 router	dispatch；一次 MoE 调用
topk_idx / tpe	[S,K] / [E]	router 与直方图	planner、dispatch、combine；plan 需跨反向保存
plan.dst / experts_to_copy	token 目的位置、[R,B] 副本表	GPU planner	dispatch、prefetch、combine 与反向
NVL token shard	[NvS,H] BF16	dispatch 直接远端写	virtual-expert GMM；zero-copy view 会被下一次 dispatch/combine 覆盖
expert weights	[E+B,H,H′] BF16 对称内存	框架与 prefetch	[0,E) 是 home 行，[E,E+B) 是副本槽
cu_seqlens	[E+B] 分组边界	plan/dispatch epilogue	virtual-expert GMM
grad / reduce pool	[E+B,H,H′] 与 [R,B,H,H′] FP32	backward GMM 与远端读	把副本梯度累加回 home expert；进程级 pool 可跨层复用

下面是归一化伪代码。它把“先削平热点、再固定目的 shard、最后归并副本梯度”三件中心工作展开；变量名对齐公开 API，但不是逐行翻译 Triton/CUDA 内核：

def build_balanced_plan(topk_idx, tokens_per_expert, rank_count, rows_per_rank):
    assignments = initial_home_assignments(topk_idx, rank_count)
    rank_load = count_rows_per_rank(assignments, rank_count)
    experts_to_copy = empty_copy_table(rank_count)

    while max(rank_load) > rows_per_rank:
        source_rank = argmax(rank_load)
        destination_rank = argmin(rank_load)
        expert_id = largest_movable_expert_on_rank(
            assignments,
            source_rank,
            tokens_per_expert,
        )
        movable_rows = min(
            count_expert_rows(assignments, expert_id, source_rank),
            rows_per_rank - rank_load[destination_rank],
        )
        copy_slot = reserve_redundant_expert_slot(experts_to_copy, destination_rank)
        move_token_slice(
            assignments=assignments,
            expert_id=expert_id,
            source_rank=source_rank,
            destination_rank=destination_rank,
            row_count=movable_rows,
            copy_slot=copy_slot,
        )
        rank_load[source_rank] -= movable_rows
        rank_load[destination_rank] += movable_rows

    assignments = add_static_padding(assignments, rows_per_rank)
    assert all(load == rows_per_rank for load in rank_load)
    return materialize_plan(assignments, experts_to_copy)


def moonep_forward(hidden_shard, topk_idx, topk_weight, expert_weights, config):
    tokens_per_expert = histogram(topk_idx, minlength=config.num_experts)
    plan = build_balanced_plan(
        topk_idx=topk_idx,
        tokens_per_expert=tokens_per_expert,
        rank_count=config.ep_size,
        rows_per_rank=config.tokens_per_rank * config.topk,
    )
    routed_view, cu_seqlens = moonep_dispatch(
        hidden_shard=hidden_shard,
        topk_idx=topk_idx,
        plan=plan,
        zero_copy=True,
    )
    moonep_prefetch_weight(expert_weights, plan.experts_to_copy)
    expert_output = virtual_expert_grouped_gemm(
        routed_view,
        expert_weights,
        cu_seqlens,
    )
    output_shard = moonep_combine(expert_output, topk_weight, plan)
    saved_state = save_for_backward(plan, cu_seqlens, topk_idx, topk_weight)
    return output_shard, saved_state


def moonep_backward(output_grad, saved_state, expert_weights, grad_pool):
    routed_grad, cu_seqlens = moonep_dispatch(
        hidden_shard=output_grad,
        topk_idx=saved_state.topk_idx,
        plan=saved_state.plan,
        zero_copy=True,
    )
    input_grad_routed, expert_grad = virtual_expert_grouped_gemm_backward(
        routed_grad,
        expert_weights,
        cu_seqlens,
        grad_pool,
    )
    input_grad = moonep_combine(
        input_grad_routed,
        saved_state.topk_weight,
        saved_state.plan,
    )
    moonep_reduce_duplicate_gradients(
        expert_grad,
        saved_state.plan.experts_to_copy,
        grad_pool,
    )
    return input_grad, expert_grad.home_rows

训练时公开说明要求 B=E/R 个预取槽；推理可降低 B，仓库建议从 3–4 起测，超出预取容量的 expert 会回读 home 权重。zero-copy 也有严格生命周期：返回 tensor 是通信 buffer 的 alias，下一次 dispatch/combine 会覆盖它，不能把该 view 跨调用长期保存或交给 autograd 任意留存。²⁴

新增显存不能只数 token shard。按单个线性权重矩阵的量级，可把增量上界拆成：

\[ M_{\text{add}}\approx B|W_e|+4(E+B)HH' + 4RBHH' + M_{\text{plan}}+M_{\text{comm-buffer}} \]

其中第一项是 BF16 副本槽，两个系数 4 的项是 FP32 grad/reduce buffer；实际实现用进程级 pool 跨层共享，不能把它机械地乘层数，也不能忽略其峰值存在。

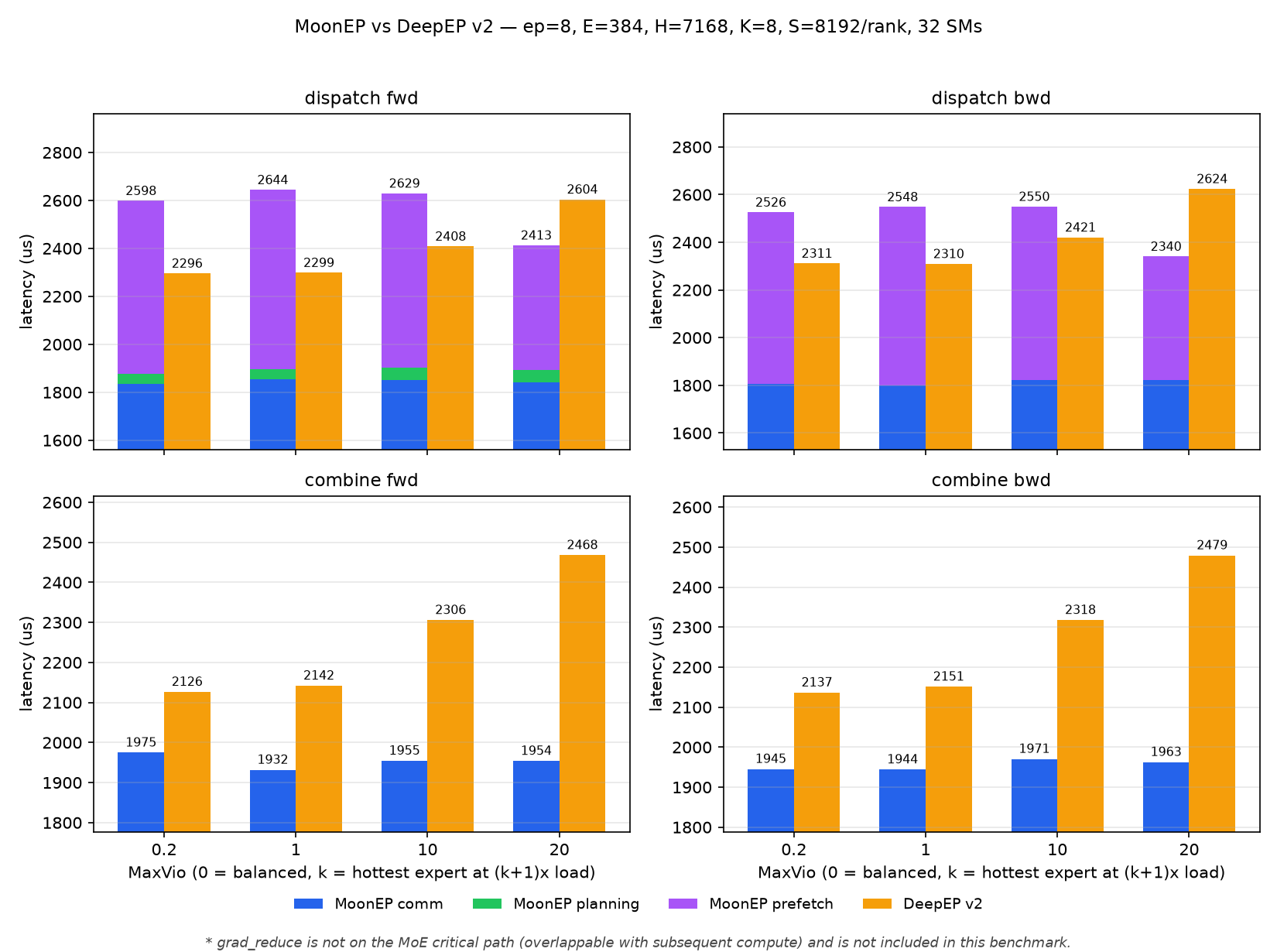

MoonEP 仓库自报通信对比：单机 H20、EP=8、E=384、H=7168、K=8、S=8192/rank、32 SM，并扫描不同 MaxVio。MoonEP 的 dispatch 柱包含 planning/prefetch；脚本把 `grad_reduce` 视为可重叠而未计入图中关键路径。该图不能用来给 XTuner、MC2 或 HyperParallel 做跨硬件排名。

因此 MoonEP 与 Domino 的关系是：MoonEP 尝试缩短并固定每个微批的通信/专家尾部，Domino 尝试拿另一个微批的计算遮住剩余尾部。 两者概念上能分层，但 XTuner 当前 dispatcher 不接受 MoonEP 的 symmetric-memory 权重布局、plan 生命周期和梯度 pool；同时启用后还会共同争用 NVLink、SM 与显存，收益不能直接相加。²⁵

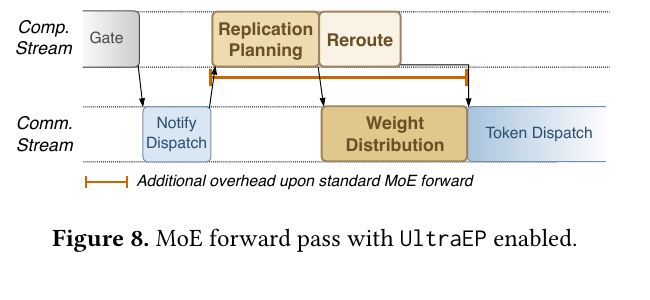

UltraEP

UltraEP 与 MoonEP 处理的是同一个一阶瓶颈：router 已经决定 top-k 后，最热 expert 所在 rank 的 token 行数远高于平均值，整层只能等待最慢 rank。它的核心差异不是换一种 token collective，而是在 router 与外部 dispatcher 之间插入一个独立的 exact-load balancing runtime：当前 layer、当前 micro-batch 的 gate 结果一产生，就联合决定热点 expert 的副本位置和每个物理实例应承担的 quota，再把 logical routing 改写为 physical routing。²⁶

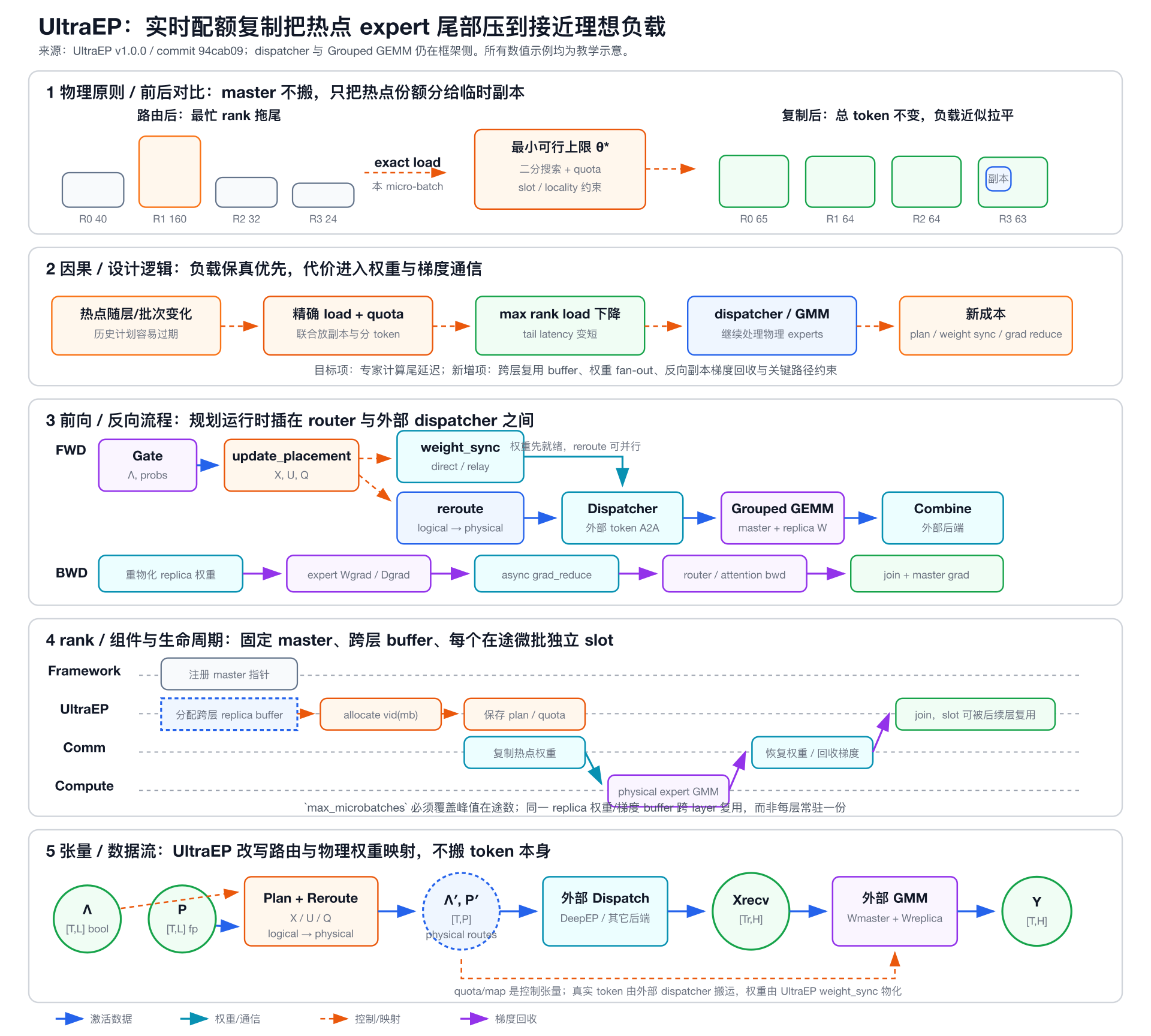

可以把 UltraEP 分成三层，避免把论文思想、通用机制和仓库补丁混为一谈：

1. 概念：不再用历史热度预测下一批，而是用本批 post-gate load 直接压低最忙 rank 的执行上限。
2. 可复用机制：固定 master experts，只在每 rank 的少量冗余槽中物化热点副本；quota 同时约束副本放置与 token 分流；前向复制权重，反向把副本梯度归并回 master。
3. 框架补丁：本文固定到 UltraEP v1.0.0、commit 94cab09。Manager 注册框架持有的 master weight/grad 指针并暴露跨层复用 buffer；external dispatcher 仍搬 token，external Grouped GEMM 仍完成 expert 计算。它不是 XTuner dispatcher="ultraep" 这样的现成配置。²⁷

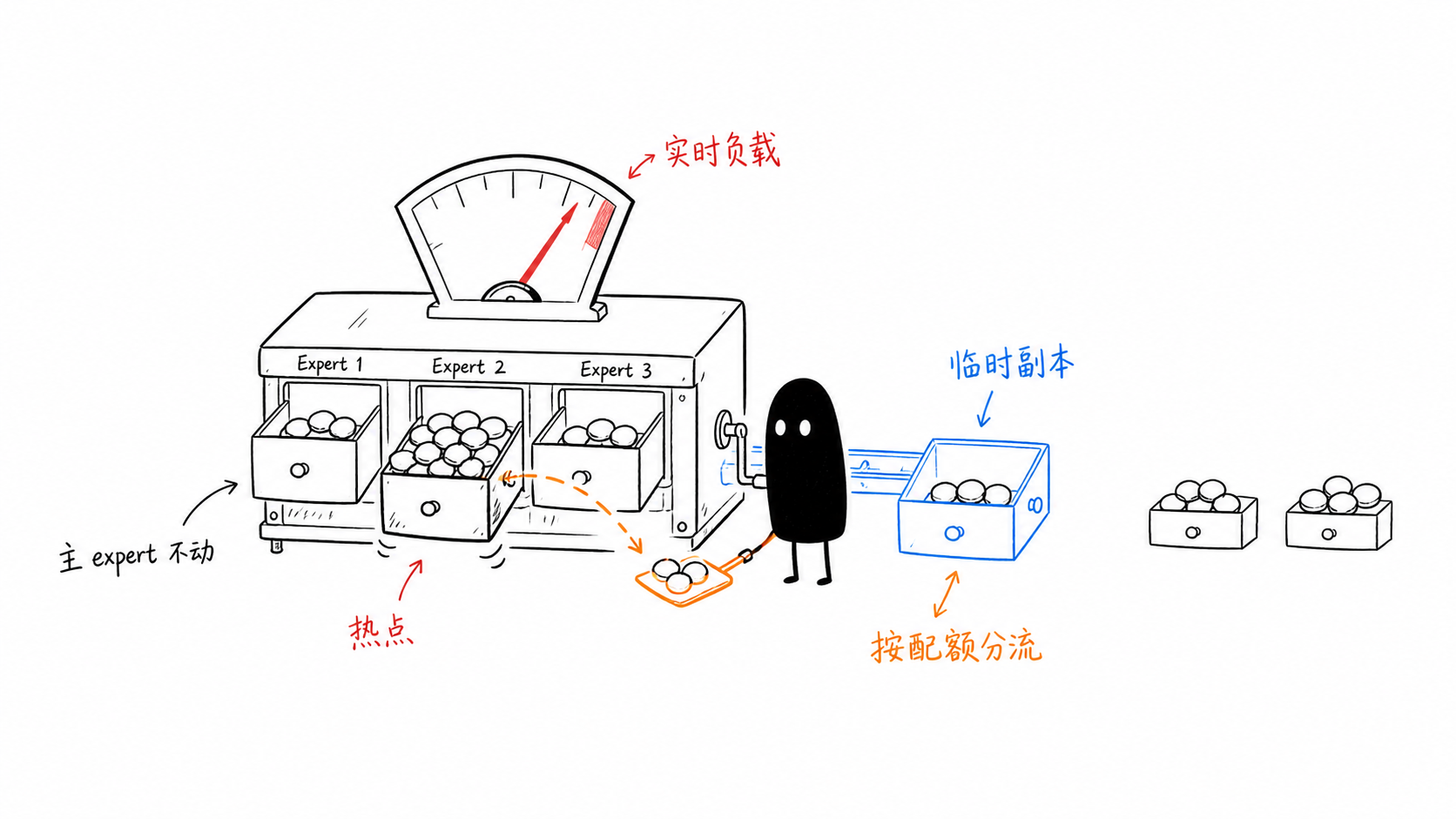

认知类比：主 expert 像固定抽屉，UltraEP 读取本批实时负载后展开可复用的临时副本槽，并只把超出目标上限的 quota 分出去。该图只解释直觉，精确对象与约束见后文。

exact load 不等于无条件完美均衡

Exact 描述的是输入给 planner 的 load 来自当前 routing，而不是历史估计；near-optimal 描述的是在 N_slot、同一 logical expert 不得在同 rank 重复、最小有效 quota、NVLink domain 和关键路径时限等约束下，寻找尽可能低的最大 rank load。槽数不足或 NVLink domain 小于 EP group 时，最终 imbalance 可以高于 1.0。

配额规划

设 \(\lambda_{r,e}\) 是源 rank \(r\) 在当前 micro-batch 中路由给 logical expert \(e\) 的 token 数，\(\lambda_e=\sum_r\lambda_{r,e}\)。master expert 的 home rank 为 \(h(e)\)，复制前 rank \(r\) 的 expert 计算量是：

\[ \ell_r=\sum_{e:h(e)=r}\lambda_e \]

UltraEP 不先拍脑袋选副本再 round-robin 分 token，而是搜索一个最小可行上限 \(\tau\)。对候选 \(\tau\)，每个 rank 的超额和余量分别为：

\[ \operatorname{exc}_r(\tau)=\max(\ell_r-\tau,0),\qquad \operatorname{slk}_r(\tau)=\max(\tau-\ell_r,0) \]

feasibility oracle 从最过载 rank 的最热 expert 开始，把最多 \(\delta=\min(\operatorname{exc},\operatorname{slk},\text{remaining expert load})\) 的 quota 转给仍有冗余槽且尚未承载该 expert 的目标 rank；若 \(\delta<u_{\min}\) 就不创建这个低收益副本。可行则继续向更低 \(\tau\) 搜索，不可行则提高下界。最终 quota \(u_{e,t}\) 和 source split \(q_{r,e,t}\) 满足：²⁸

\[ \sum_{t\in\mathcal{H}(e)}q_{r,e,t}=\lambda_{r,e},\qquad \sum_r q_{r,e,t}=u_{e,t} \]

前一式保证每个源 rank 的原始路由数量不变，后一式保证物理实例真正收到 solver 为它预留的 quota。locality-aware decomposition 会先让 source rank 消耗本地实例的 quota，再按剩余容量比例分配远端需求；它只改变“哪个来源使用 quota”，不改变已求得的实例负载上限。

用归一化的小例子看，四个 rank 初始负载为 [40,160,32,24]，平均值是 64。若每个空闲 rank 都有一个可用槽，planner 可以把 R1 热点 expert 的 95 个负载单位分成三个有效副本 quota，使结果接近 [65,64,64,63]。总路由量仍是 256，master 仍在 R1；改变的是一对多的 logical-to-physical 映射。 论文默认的最小有效 quota 是 1024 tokens，因此这个四 rank 数字只用于解释上限搜索，不是实际配置。²⁸

下面的归一化伪代码完整展开 threshold、slot、quota、locality 和 deterministic rounding；它映射论文 Algorithm 1 与 placement.cu，但省去了 warp/shared-memory 的性能实现细节：

import math


def solve_exact_load_plan(load, home_rank, slots_per_rank, beta, min_quota):
    # load[r][e] = current-microbatch token count from source rank r to expert e
    rank_count = len(load)
    expert_count = len(load[0])
    expert_load = [sum(load[r][e] for r in range(rank_count))
                   for e in range(expert_count)]
    initial_rank_load = [
        sum(expert_load[e] for e in range(expert_count)
            if home_rank[e] == r)
        for r in range(rank_count)
    ]
    total_load = sum(initial_rank_load)
    low = max(math.ceil(beta * total_load / rank_count), 0)
    high = max(initial_rank_load)
    best_quota = None
    best_slots = None

    while low < high:
        threshold = (low + high) // 2
        excess = [max(value - threshold, 0) for value in initial_rank_load]
        slack = [max(threshold - value, 0) for value in initial_rank_load]
        quota = [[0 for _ in range(rank_count)] for _ in range(expert_count)]
        occupied = [[False for _ in range(rank_count)] for _ in range(expert_count)]
        slots_used = [0 for _ in range(rank_count)]

        for expert_id in range(expert_count):
            source = home_rank[expert_id]
            quota[expert_id][source] = expert_load[expert_id]
            occupied[expert_id][source] = True

        feasible = True
        source_order = sorted(range(rank_count), key=lambda r: (-excess[r], r))
        for source in source_order:
            experts = [e for e in range(expert_count) if home_rank[e] == source]
            experts.sort(key=lambda e: (-expert_load[e], e))
            for expert_id in experts:
                transferable = quota[expert_id][source]
                while excess[source] > 0 and transferable > 0:
                    targets = [
                        target for target in range(rank_count)
                        if slack[target] > 0
                        and slots_used[target] < slots_per_rank
                        and not occupied[expert_id][target]
                    ]
                    if not targets:
                        break
                    target = max(targets, key=lambda r: (slack[r], -r))
                    moved = min(excess[source], slack[target], transferable)
                    if moved < min_quota:
                        break
                    quota[expert_id][source] -= moved
                    quota[expert_id][target] += moved
                    occupied[expert_id][target] = True
                    slots_used[target] += 1
                    excess[source] -= moved
                    slack[target] -= moved
                    transferable -= moved
            if excess[source] > 0:
                feasible = False
                break

        if feasible:
            best_quota = quota
            best_slots = occupied
            high = threshold
        else:
            low = threshold + 1

    if best_quota is None:
        best_quota = [[0 for _ in range(rank_count)] for _ in range(expert_count)]
        best_slots = [[False for _ in range(rank_count)] for _ in range(expert_count)]
        for expert_id in range(expert_count):
            source = home_rank[expert_id]
            best_quota[expert_id][source] = expert_load[expert_id]
            best_slots[expert_id][source] = True

    split = [[[0 for _ in range(rank_count)] for _ in range(expert_count)]
             for _ in range(rank_count)]
    for expert_id in range(expert_count):
        residual_demand = [load[source][expert_id]
                           for source in range(rank_count)]
        residual_quota = [best_quota[expert_id][target]
                          for target in range(rank_count)]

        for target in range(rank_count):
            local_count = min(residual_demand[target], residual_quota[target])
            split[target][expert_id][target] += local_count
            residual_demand[target] -= local_count
            residual_quota[target] -= local_count

        for source in range(rank_count):
            demand = residual_demand[source]
            capacity = sum(residual_quota)
            if demand == 0:
                continue
            assert capacity >= demand
            raw = [demand * residual_quota[target] for target in range(rank_count)]
            allocated = [value // capacity for value in raw]
            remaining = demand - sum(allocated)
            remainder_order = sorted(
                range(rank_count),
                key=lambda target: (-(raw[target] % capacity), target),
            )
            for target in remainder_order[:remaining]:
                allocated[target] += 1
            for target in range(rank_count):
                split[source][expert_id][target] += allocated[target]
                residual_quota[target] -= allocated[target]

    return low, best_slots, best_quota, split

运行闭环

UltraEP 的关键所有权边界是：它计算 physical expert map，并负责副本 weight/grad 的物化与回收；它不接管 token dispatcher 或 Grouped GEMM。 公开接口先为一个 EP group 建一个 Manager，每层注册 master 指针；每个 rank 只预留相同数量的冗余槽。max_microbatches 把 (real_layer_id, microbatch_slot) 映射为 virtual layer ID，避免 PP/VPP 或 Domino 一类多在途微批覆盖彼此的 plan。²⁷

对象	Shape / 内容	生产者	消费者与生命周期
routing_map / probs	[T,L] bool / float	router	update_placement、reroute；当前 MoE 前向到对应反向
global exact load	[R,L] int32	notify/all-gather + histogram	quota solver；只在规划窗口使用
physical_to_logical / logical_to_physical	physical slot 与 logical expert 的一对多映射	placement kernel	weight sync、reroute、GMM；按 virtual layer slot 保存
quota 与 prefix	[L,max_replicas] int32	placement 与 locality decomposition	token-to-instance lookup；按 virtual layer slot 保存
master pointer pools	每层本地 expert 的 weight/grad 指针	framework 注册	weight sync / grad reduce；参数本体归 framework
replica weight buffer	[N_slot,F_1/F_2]，BF16 或配置精度	初始化分配、逐层 weight sync	外部 GMM；buffer 常驻、内容逐层重写
replica grad buffer	[N_slot,F_1/F_2]，当前实现 FP32	backward GMM	grad_reduce；归并并清理后跨层复用
virtual layer ID	(layer,mb_slot) 的环形槽	allocate_microbatch_slot	前向 plan、反向重物化与 join；对应反向结束后复用
expanded physical routes	[T,P] float / bool	reroute	外部 dispatcher；autograd 反向聚回 logical expert
token / expert output	[T_recv,H] / [T,H]	外部 dispatcher、GMM、combine	当前 MoE activation；不由 UltraEP buffer 持有

公开 README 的最小集成路径把四个核心调用放在 gate 与 token dispatch 之间；下面保留关键调用，不把示例仓库代码说成 XTuner 已接入的补丁：²⁶

vid = manager.allocate_microbatch_slot(layer_id)
probs, routing_map = router(hidden)
manager.update_placement(vid, routing_map)
ws_event = manager.weight_sync(vid, async_finish=True)
probs, routing_map = manager.reroute(vid, probs, routing_map)
ws_event.current_stream_wait()
recv_tokens = dispatch(hidden, probs, routing_map)
recv_tokens = experts(recv_tokens, probs)
out = combine(recv_tokens)

完整教学路径还必须把外部 GMM、反向 restore、梯度归并和 slot 最后消费者展开：

def ultraep_forward(hidden, layer_id, manager, router, dispatcher,
                    master_w1, master_w2, replica_w1, replica_w2):
    virtual_id = manager.allocate_microbatch_slot(layer_id)
    residual = hidden
    logical_probs, logical_routes = router(hidden)
    manager.update_placement(virtual_id, logical_routes)
    weight_event = manager.weight_sync(virtual_id, async_finish=True)
    physical_probs, physical_routes = manager.reroute(
        virtual_id, logical_probs, logical_routes
    )
    weight_event.current_stream_wait()

    recv_x, dispatch_handle = dispatcher.dispatch(
        hidden, physical_probs, physical_routes
    )
    grouped_x, group_offsets, inverse_permutation = permute_by_physical_expert(
        recv_x, physical_routes
    )
    physical_w1 = concatenate_expert_rows(master_w1, replica_w1)
    physical_w2 = concatenate_expert_rows(master_w2, replica_w2)
    gate_up = grouped_gemm(grouped_x, physical_w1, group_offsets)
    expert_hidden = silu(gate_up[:, 0::2]) * gate_up[:, 1::2]
    expert_y = grouped_gemm(expert_hidden, physical_w2, group_offsets)
    recv_y = inverse_permute_and_weight(
        expert_y, inverse_permutation, physical_probs
    )
    output = dispatcher.combine(recv_y, dispatch_handle)
    saved = save_for_backward(
        virtual_id, logical_routes, physical_routes, physical_probs,
        dispatch_handle, grouped_x, group_offsets, inverse_permutation,
    )
    return residual + output, saved


def ultraep_backward(output_grad, saved, manager, dispatcher,
                     master_w1, master_w2, replica_w1, replica_w2):
    recv_output_grad = dispatcher.combine_backward(
        output_grad, saved.dispatch_handle
    )
    restore_event = manager.weight_sync(saved.virtual_id, async_finish=True)
    grouped_output_grad = permute_with_saved_inverse(
        recv_output_grad, saved.inverse_permutation
    )
    physical_w1 = concatenate_expert_rows(master_w1, replica_w1)
    physical_w2 = concatenate_expert_rows(master_w2, replica_w2)
    w2_grad, expert_hidden_grad = grouped_gemm_wgrad(
        grouped_output_grad, saved.group_offsets
    )
    restore_event.current_stream_wait()
    grouped_x_grad, w1_grad = grouped_gemm_dgrad_and_wgrad(
        expert_hidden_grad, saved.grouped_x, physical_w1, physical_w2,
        saved.group_offsets,
    )
    recv_x_grad = inverse_permute(grouped_x_grad, saved.inverse_permutation)
    input_grad = dispatcher.dispatch_backward(
        recv_x_grad, saved.dispatch_handle
    )
    write_master_and_replica_grad_buffers(w1_grad, w2_grad)
    grad_event = manager.grad_reduce(saved.virtual_id, async_finish=True)
    router_grad = reroute_backward_to_logical_experts(
        saved.virtual_id, saved.logical_routes, saved.physical_routes,
        saved.physical_probs,
    )
    attention_grad = run_attention_backward(input_grad)
    grad_event.current_stream_wait()
    release_virtual_layer_slot_after_last_consumer(saved.virtual_id)
    return input_grad + attention_grad, router_grad

这里的 release_virtual_layer_slot_after_last_consumer 是对生命周期约束的规范化表达，不是 UltraEP 当前公开 API；实现必须等该 virtual layer 对应的反向和异步归并都不再消费 plan/buffer 后，才能复用槽位。

UltraEP 五视图，自绘示意图：依次显示 master 固定与 quota 分流、exact-load 因果链、前后向路径、virtual layer/buffer 生命周期，以及 external dispatcher/GMM 的 tensor 边界。图固定到 arXiv v3 与 commit `94cab09`；四 rank 数字是归一化教学示例。

效果边界

论文 Figure 8 把前向关键路径画得很清楚：gate 后先收集 exact load，replication planning 与 reroute 在 compute stream 上推进；weight distribution 在 communication stream 上与 reroute 重叠，但 token dispatch 必须等待 replica 权重就绪。因此 UltraEP 缩短最忙 rank 的 GMM/A2A 尾部，同时把 plan + max(reroute, weight_sync) 加到前向关键路径；它不是“均衡免费”。²⁹

来自 UltraEP 论文 Figure 8：replication planning 与 weight distribution 是标准 MoE 前向之外的额外步骤；reroute 可与权重分发并行，但 token dispatch 等待权重物化。

公开论文的主要训练证据固定在 BF16、64 GPU/rack 的 RSN：GLM4.5-106B 用 128 GPUs，Qwen3-235B 与 DeepSeek-V3-671B 用 256 GPUs；三个训练配置均为 EP64，并分别结合 DP/PP。各 baseline 从同一第 3500 个 global batch checkpoint 继续 20 个 batch。Figure 11 报告 UltraEP 的平均 rank imbalance 为 1.01–1.03，三模型平均达到 force-balanced ideal 的 94.6%，相对 Megatron-LM 平均提升 42%。³⁰

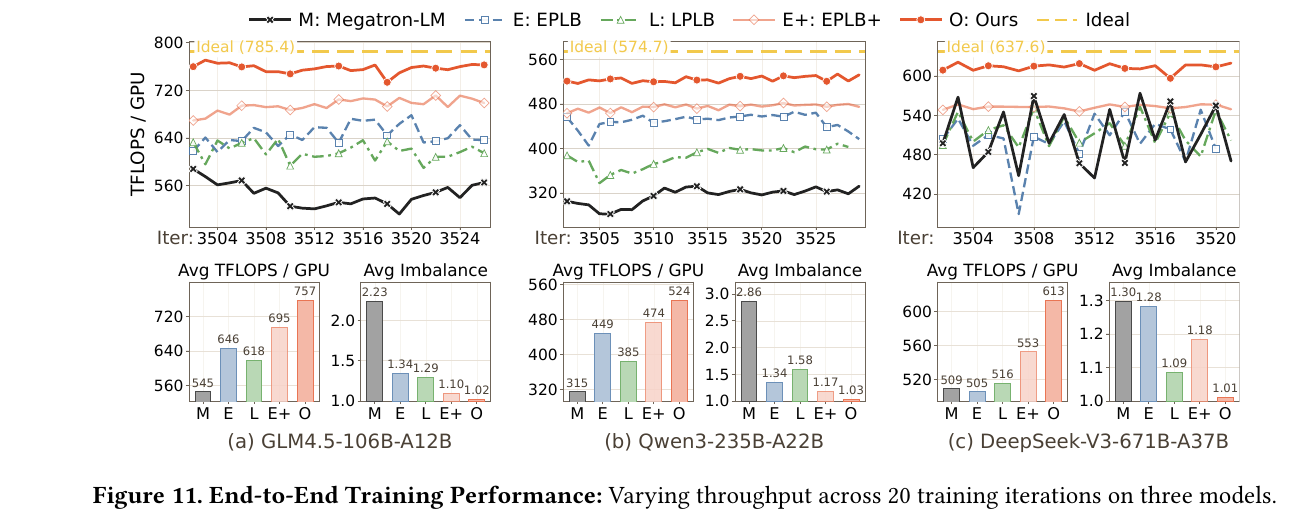

来自 UltraEP 论文 Figure 11：在三种 106B–671B 模型和固定 RSN/EP64 设置上比较 Megatron-LM、EPLB、LPLB、EPLB+、UltraEP 与 force-balanced ideal。它支撑论文内的训练吞吐与 imbalance 结论，不构成对 MoonEP、Domino、MC2 或 HyperParallel 的同口径排名。

同一论文还报告 prefill 平均达到 ideal 的 93.9%，相对 SGLang/EPLB 为 1.56×/1.29×，相对使用 exact load 但采用 EPLB placement + round-robin reroute 的 EPLB+ 为 5%–24%。这些是 Qwen3-235B/GLM4.7-358B 的 prefill RPS–TTFT 结果，不能写成训练吞吐提升。论文的生产 RefMoE-288B 结果是达到 ideal 的 92% 以上、比关闭 balancing 平均高 9.6%，但只说明多 rack、EP32，没有披露可复现的内部训练栈和精确 GPU 总数。³⁰

仓库 test_e2e.py 还给了一个 EP64、256 experts、每 rank 4 master + 2 redundant slots、Top-8、8K tokens/rank 的 runtime 样本：³¹

初始 imbalance	1.51	2.01	3.03
最终 imbalance	1.01	1.01	1.01
update_placement	0.067 ms	0.072 ms	0.078 ms
reroute	0.039 ms	0.037 ms	0.036 ms
adaptive weight_sync	0.194 ms	0.195 ms	0.188 ms
overlapped grad_reduce	1.935 ms	2.181 ms	2.425 ms

这张表的 grad_reduce 已标为 overlapped，不能把各行直接相加成 step time。Figure 16 的 3.1–5.5× 也只比较同一 placement plan 下的 expert weight distribution backend，不是 token dispatch、MoonEP 或端到端训练加速；adaptive relay 的 1.3–1.8× 只说明高 fan-out 权重分发比 no-relay 更快。³¹

显存方面，冗余槽没有 optimizer state，且 weight/FP32 grad buffer 跨层复用。若单 expert 的两组权重元素数为 \(F_1+F_2\)，每 rank 的主要增量上界近似为：

\[ M_{\text{add}}\approx N_{\text{slot}} \left[b_w(F_1+F_2)+4(F_1+F_2)\right] +M_{\text{plan}}(N_{\text{layer}}N_{\text{mb}},L,P)+M_{\text{comm}} \]

其中 \(b_w\) 是 weight element bytes，系数 4 来自当前 FP32 replica gradients。论文以 94 个 MoE 层的 Qwen3-235B 为例：跨层复用把每 rank 的一个冗余槽从所有层合计 3.3 GB weights + 6.6 GB gradients 降到 36 MB + 72 MB。另一方面，负载拉平还可降低最热接收 rank 的 MoE activation 峰值；这两件事分别作用于 新增副本状态与原有热点 activation，不能合并成固定显存节省比例。³²

当前公开发行还有明确适用条件：SM90/SM100，CUDA 12.3+/12.9+，PyTorch 2.10+，NVSHMEM 3.4.5，并要求 NVLink 承担域内 expert replication；训练 replica gradients 只支持 FP32。NVLink domain <=8 时实现强制 direct weight sync，更大域才根据 fan-out 自适应 relay。SGLang 集成仍标为 experimental/unreleased；公开 Megatron fork与 8-GPU demo 能证明接入路径，不能证明任意 XTuner recipe 可直接复用。²⁶

与 MoonEP 比较

两者都比 history-based EPLB 更“晚”地做决定：等当前 gate 结果出现后再复制热点 expert，因此都支付在线规划和权重预取/分发成本。但它们不是同一实现的两个名字：

维度	MoonEP 0f385f0	UltraEP 94cab09
规划输入	当前 topk_idx/tokens_per_expert	当前 [R,L] post-gate exact load
目标	每 rank 固定 S×K 有效 routed 行，外加 NvS padding	在 slot/quota/locality 约束下最小化最大 rank load，通常接近而非强制完美相等
决策变量	virtual-expert plan、token 目的槽、experts_to_copy	threshold、slot assignment X、instance quota U、source split Q
master/replica 布局	contiguous symmetric [E+B,H,H′]，训练建议 B=E/R	master 不重排；每 rank 配置少量 N_slot，pointer-register + 跨层 weight/grad buffer
token 路径所有权	自己实现 dispatch/prefetch/combine、zero-copy shard 与 fused permute	与 token dispatcher/GMM 解耦，只改 physical routes 和 replica state
权重 fan-out	直接预取到副本槽	persistent tile streaming；大 NVLink 域可 adaptive relay
反向	plan 复用、virtual expert backward、FP32 pool、duplicate grad reduce	virtual layer ID 恢复前向 plan；重物化 weight；async replica-to-master grad reduce
公开规模证据	单机 H20、EP8 通信图；仓库无同名论文	128/256 GPU 研究实验、EP40/64 prefill/training、生产多 rack；论文 + repo runtime
关键限制	H20/EP8 公共路径、zero-copy 生命周期、静态 NvS、完整 symmetric layout	SM90/100、NVSHMEM/NVLink、关键路径 weight sync、slot/domain floor、框架物理 expert 接口改造

因此更准确的判断是：MoonEP 用更强的 dispatcher/GMM 内存契约换取固定计算 shape；UltraEP 用更模块化的 quota runtime 与较少冗余槽换取大 EP/RSN 下的近理想负载。 MoonEP 的公共仓库图与 UltraEP 论文不共享硬件、模型、dispatcher、计时窗口或端到端边界，目前没有足够证据判定谁“绝对更快”。

把 UltraEP 放回本文分层后，组合关系如下：

1. 与 All-to-All / DeepEP / AGRS：UltraEP 先把 logical routes 展开为 physical routes，后者再搬 token；论文集成使用 DeepEP hybrid-ep branch，但该 branch 名称不是本文跨数据中心 HybridEP 论文。
2. 与 Domino：UltraEP 缩短一个 micro-batch 的最忙 rank 尾部，Domino 用另一 micro-batch 的计算隐藏剩余通信；virtual layer ID 已考虑多个在途 micro-batch，但两者尚无 XTuner 联合实现或 benchmark，且会争用 NVLink、通信 SM、activation 与 replica buffer。
3. 与 MC2 / HyperParallel：这些 fused runtime 需要接管 expert weights 和 tile 依赖；动态 physical expert map 与逐层 replica weight deadline 必须进入编译/算子接口，因此不是可直接叠加的开关。
4. 与跨数据中心 HybridEP：HybridEP 决定跨域搬 token 还是压缩 expert，UltraEP 在一个 NVLink scale-up domain 内复制热点实例；拓扑尺度不同，理论上可分层，当前没有共同实现证据。

UltraEP 的验收不能只看 planner 输出。至少要在同一 routing trace 下同时记录：pre/post rank imbalance、物理实例数、remote token ratio、plan/reroute/weight sync 裸时延、grad reduce 的未覆盖尾部、最热 rank activation、replica/dispatcher buffer 峰值、端到端 step time 与收敛；只有这些量保持模型、batch、精度、EP、拓扑和测量窗口一致时，才能给出数值收益。

AGRS

AGRS 在 XTuner 中可按 AllGather + ReduceScatter 理解：dispatch 时 AllGather hidden states，同时用小规模 All-to-All 交换 top-k IDs/weights；本地 experts 计算后，combine 用 ReduceScatter(sum) 把结果送回 token 所属 rank。¹¹

等价性前提

这里的关键不是 AllGather 天生比 All-to-All 搬得少，而是 grouped router 把路由问题改写成了一个规则的代数分解。当前 XTuner 路径固定 ep_size = router_n_groups = top_k = 8：experts 被划成 8 个连续 group，每个 token 在每个 group 中只选 1 个 expert；一个 group 对应一个 EP rank。¹³ 因而每个 rank 都必然需要看到每个 token，但只需计算这个 token 属于本 rank 的一项 expert 贡献。

设 \(R\) 个 rank 各有输入 \(X_r\in\mathbb{R}^{S\times H}\)。AllGather 后，每个 rank \(d\) 都持有：

\[ X^{\text{AG}}=\operatorname{concat}(X_0,\ldots,X_{R-1}) \in\mathbb{R}^{RS\times H} \]

小规模 metadata All-to-All 把 rank \(d\) 对应的 expert ID 与路由权重送到该 rank。其本地 experts 计算加权贡献 \(Z_d\in\mathbb{R}^{RS\times H}\)，最后：

\[ Y_r=\sum_{d=0}^{R-1} Z_d[rS:(r+1)S] \]

ReduceScatter(sum) 恰好同时完成“跨 rank 求和”和“把第 \(r\) 段送回源 rank \(r\)”这两件事。以 4 个 rank 的缩小示例看：token \(x_0\) 被 AllGather 到 4 个 rank，每个 rank 只算自己的 group contribution \(z_{0,d}\)，ReduceScatter 再返回 \(y_0=z_{0,0}+z_{0,1}+z_{0,2}+z_{0,3}\)。这与普通 All-to-All 把 \(x_0\) 的 4 份 expert 路由结果送回源 rank 后求和，在数学上等价。

为什么可能更快

它用更规则的 collective 替换可变长 token All-to-All，在某些拓扑和 collective 实现上更容易获得稳定吞吐。不过当前实现有严格前提：必须使用 grouped router，并要求 ep_size == router_n_groups == 8。¹²

在当前 \(K=R=8\)、每个 rank 一个 group 的约束下，理想化的大 hidden 通信量并没有数量级差异。忽略 metadata 后，每个 rank 单向发送或接收的主 payload 都约为：

\[ V_{\text{hidden}}\approx (R-1)SHb_x \]

其中 \(b_x\) 是单个 hidden 元素的字节数。AGRS 更快时，主要省在内存重排与控制路径，而不是凭空少传一份 activation：

1. 省掉发送前的大张量复制：普通路径先把 [S,H] 按 Top-k 展开为接近 [SK,H]，再按目标 rank 排列；AGRS 直接 AllGather 连续的 [S,H]。
2. 省掉动态 split 同步：普通路径统计 token count、交换 count，并把 split size 搬到 CPU 形成 Python list；AGRS 的主 collective 是等长 shape。
3. 减少一次源端重排：普通 combine 先做反向 All-to-All，再在源 rank 按 token 恢复排列并加权求和；AGRS 在目标 rank 先 unpermute(..., probs)，随后由 ReduceScatter(sum) 合并“回传 + expert 求和”。
4. 利用成熟规则 collective：固定大小的 AllGather/ReduceScatter 更容易使用 NCCL 的 ring/tree 算法和连续访存，但实际优劣仍取决于拓扑、消息大小和 collective 实现。

因此，AGRS 更准确的表述是：用可预测的全量复制换掉不规则 token 搬运与多次重排。它不是无条件优于 All-to-All，更不是通信—GMM 融合；Grouped GEMM 仍然位于两个 collective 之间，由框架独立调用。

完整运行路径

阶段	主对象与形状	所有者	与普通 All-to-All 的差异
路由	x [S,H]、topk_idx/topk_weight [S,8]	router	每个 group 恰选一个 expert
主 dispatch	all_x [8S,H]	AllGather	不先复制成 [8S,H] 再做变长 A2A
metadata dispatch	local_idx/local_weight [8S,1]	小规模 All-to-All	只交换 ID/weight，不交换大 hidden
expert 计算	permuted_x -> expert_out [8S,H]	框架侧 GMM	与 collective 没有算子融合
本地恢复	local_out [8S,H]	unpermute(..., probs)	在目标 rank 提前乘路由权重
返回与求和	y [S,H]	ReduceScatter(sum)	一次 collective 同时回传并求和

all_x = all_gather_autograd(x, ep_group)                  # [R*S, H]
local_idx = all_to_all_small(transpose(topk_idx))         # [R*S, 1]
local_weight = all_to_all_small(transpose(topk_weight))   # [R*S, 1]

permuted_x, tokens_per_expert, inverse_map = permute(all_x, local_idx)
gate = grouped_gemm(permuted_x, local_expert_w1)
expert_hidden = silu(gate[:, 0::2]) * gate[:, 1::2]
expert_out = grouped_gemm(expert_hidden, local_expert_w2)
local_out = unpermute(expert_out, inverse_map, local_weight)
y = reduce_scatter_autograd(local_out, op="sum", group=ep_group)

AGRS 五视图：grouped router 的一 rank 一贡献前提、AllGather hidden 与小型 metadata All-to-All、框架侧 GMM，以及 ReduceScatter(sum) 合并回传和专家求和。主 hidden 字节量同阶，收益来自规则 collective 与更短的数据整理路径。

效果与边界

此外，AGRS 会 AllGather activation，通信量和在途 buffer 不一定更小；ReduceScatter 的求和顺序也与普通路径不同。XTuner 的对照测试使用 atol=rtol=1e-2，对应 PR 也明确提示了浮点归约顺序造成的小误差。¹⁴

公开 PR 没有提供可复用的 AGRS 性能表，所以不能给出通用加速倍数。若 \(K<R\)、路由不是“一 group 一 rank”，AllGather 会让不需要某个 token 的 rank 也接收 activation；如果 [RS,H] buffer 造成显存压力，或目标拓扑的 AllGather/ReduceScatter 实现不占优，AGRS 甚至可能更慢。测试时至少应分开记录 collective 时间、permute/unpermute 时间、host sync、峰值显存与数值误差。

三种通信后端怎么选

直观类比：普通 All-to-All 按 expert 复制“信件”；DeepEP 对同一目标 rank 只装一袋、到站再分 expert；AGRS 把原件广播到各站，各站计算一项贡献后在返回时相加。类比只帮助建立直觉，精确张量流以两张五视图为准。

维度	普通 All-to-All	DeepEP	AGRS
数学语义	按 expert 路由 token	同一 dispatch/combine 语义	在 grouped router 下重写为 AG + RS
GMM 所在位置	框架侧	框架侧，不是 MC2	框架侧，不是 MC2
主要收益	语义直接、适用面广	按 rank 去重、专用拓扑 kernel、异步 event	规则 collective、少大张量重排、RS 合并回传与求和
关键前提	只需 EP 可用	DeepEP/CUDA/拓扑与 buffer 匹配	当前实现要求 EP=groups=top_k=8
主要代价	变长 split、重排与 host 控制	持久 buffer、handle、通信 SM、版本敏感	[RS,H] activation、固定路由约束、归约顺序变化
最稳妥用途	正确性与性能基线	NVIDIA MoE 通信优化候选	满足 grouped-router 约束时的 A/B 候选

判断顺序应是：先用普通 All-to-All 建立正确性基线；若瓶颈来自不规则 dispatch/combine，再测试 DeepEP；只有模型本来就满足 AGRS 的 grouped-router 语义时，才比较 AG/RS 是否在目标拓扑更快。Domino 是三者之上的跨微批调度层，不能替代这组后端 A/B。

HybridEP 论文的启发

Domino、DeepEP 和 MC2 都建立在一个默认前提上：专家参数留在原 rank，路由后的 token 去找专家。 在 NVLink、InfiniBand 或同数据中心高速互联中，这通常合理；但跨数据中心链路只有 10 Gbps 一类的低带宽时，token All-to-All 的长尾可能远大于 pre-expert compute，继续增加 overlap 也藏不住它。

HybridEP 论文的核心反问是：既然 token 数据量 \(D\) 与 expert 参数量 \(P_E\) 的相对大小会随模型、序列和网络变化，为什么通信对象必须固定？论文引入比例 \(p\)，让一部分工作继续走 token All-to-All，另一部分改为提前迁移 expert，再让 token 留在本域计算：¹⁸

\[ p^\*=\arg\min_{p\in\mathcal{P}}T_{\text{step}}(p;D,P_E,B) \]

其中，\(\mathcal{P}\) 是离散候选比例集合，\(D\) 是一次 MoE 路由涉及的 token 激活数据量，\(P_E\) 是待迁移 expert 的参数负载，\(B\) 表示分层网络带宽。\(p=1\) 退化为标准 EP：只搬 token；\(p=0\) 则只通过 expert AllGather 搬参数。中间值对应两条路径并存，并用论文的线性延迟模型选择预计 step time 最小的拓扑。

两个 HybridEP 不是同一实现

本节讨论的是论文 HybridEP: Scaling Expert Parallelism to Cross-Datacenter Scenario via Hybrid Expert/Data Transmission。NVIDIA Megatron Core 也有一个名为 HybridEP 的 token-dispatch backend，但它是另一套工程实现；不能把 Megatron 的 API、约束或 benchmark 直接当作这篇跨数据中心论文的证据。¹⁹

混合传输

直接跨域复制完整 expert 往往比搬 token 更贵，因此 HybridEP 又引入两层结构：

1. Expert Domain：域内使用 expert AllGather，域间继续使用 token All-to-All；比例 \(p\) 决定 domain 的划分和两类流量的份额。
2. SR 压缩：先构造共享 expert \(W_{\text{shared}}\)，再只发送每个 expert 相对共享值的稀疏残差：

\[ W_{\text{shared}}=\frac{1}{E}\sum_{e=1}^{E}W_e,\qquad \Delta W_e=W_e-W_{\text{shared}},\qquad \widehat{W}_e=W_{\text{shared}}+\operatorname{Decode}\!\left(\operatorname{TopK}(\Delta W_e)\right) \]

这里 \(E\) 是参与构造共享基底的 expert 数，\(W_e\) 是第 \(e\) 个 expert 权重，\(\Delta W_e\) 是残差，\(\widehat{W}_e\) 是接收端恢复出的近似 expert。通信包必须同时携带 Top-k 数值和索引；稀疏化减少的是链路 payload，而不是免费得到完整权重。

关键对象	产生位置	消费位置	资源含义
\(p\) 与 Expert Domain	延迟模型、拓扑构造器	通信组与路由拆分	控制量，不是 activation
token \(x_i[T,H]\)	router 前后	跨域 A2A、expert GMM	在途 activation
\(W_{\text{shared}}\)	expert 均值与异步同步	SR 编解码	持久或域内复制参数
\(C(\Delta W_e)\)	Top-k 残差编码	expert AG、接收端解码	稀疏 value/index buffer
\(\widehat{W}_e\)	SRDecode	迁移 expert GMM	预取的近似参数
Send/Recv Queue	异步 communicator	网络与 decoder	有界通信状态

下面的伪代码只表达论文机制，不对应 XTuner 当前 API：

def hybrid_ep_forward(tokens, router_result, experts, candidate_p, link_profile):
    token_bytes = tokens.numel() * tokens.element_size()
    expert_bytes = sum(weight.numel() * weight.element_size() for weight in experts)
    p = min(
        candidate_p,
        key=lambda ratio: modeled_step_time(
            ratio=ratio,
            token_bytes=token_bytes,
            expert_bytes=expert_bytes,
            link_profile=link_profile,
        ),
    )

    domains = build_expert_domains(p, router_result, link_profile)
    shared_weight = mean_expert_weight(experts, domains)
    sparse_packets = {
        expert_id: topk_encode(experts[expert_id] - shared_weight[domains[expert_id]])
        for expert_id in range(len(experts))
    }

    expert_ag_handle = async_expert_allgather(sparse_packets, domains)
    local_tokens, cross_domain_tokens = split_tokens(router_result, domains, p)
    token_a2a_handle = async_token_alltoall(cross_domain_tokens, domains)

    local_output = run_local_experts(local_tokens, experts, router_result)
    migrated_packets = expert_ag_handle.wait()
    migrated_experts = {
        expert_id: shared_weight[domains[expert_id]] + topk_decode(packet)
        for expert_id, packet in migrated_packets.items()
    }
    remote_tokens = token_a2a_handle.wait()
    remote_output = run_migrated_experts(remote_tokens, migrated_experts, router_result)
    return combine_routed_outputs(local_output, remote_output, router_result)

机制图：HybridEP 先根据数据量、参数量和链路选择 \(p\)，再并行推进 token A2A 与压缩 expert AG。该图为源码与论文机制的教学重绘，不是论文原图。

HybridEP 论文 Figure 7：从纯数据通信过渡到纯 expert 通信的比例化思路。原图用于支撑机制，不代表 XTuner 已实现该路径。

效果与边界

HybridEP 的直接收益目标是降低受限跨域链路上的关键路径时间，并用 expert 预取与 pre-expert compute 重叠；它不保证降低 GPU 峰值显存。更完整的峰值预算应包含：

\[ M_{\text{peak}}\approx M_{\text{base}}+M_{\text{shared}}+M_{\text{sparse-packet}}+M_{\text{prefetch}}+M_{\text{token-inflight}} \]

SR 压缩可以减小 \(M_{\text{sparse-packet}}\) 和网络 payload，但共享权重、恢复后的 \(\widehat{W}_e\)、收发队列与预取窗口都可能抬高峰值；CPU offload 只是把其中一部分压力转移到主存和 PCIe。

HybridEP 论文 Table V：论文按其 A800、10 Gbps 跨数据中心链路、缩小模型变体和指定基线报告最高 5.60× 平均加速。该结果不能横向排序 DeepEP、MC2 或 XTuner Domino EP。

论文模型还依赖 balanced routing、分段线性延迟与特定网络层级，并把 backward AllReduce 干扰近似为常量。SR 是有损 expert 恢复，必须另外验证前向误差、梯度、收敛和共享基底更新频率。因此，HybridEP 更像跨数据中心极低带宽下的系统设计空间，而不是在普通单集群训练中默认替换 DeepEP 的现成开关。

与 MC2 对比

DeepEP 与 MC2

DeepEP 与 EP MC2 的相同点，是都不改变 top-k 路由语义，而是在 router 与 unpermute 之间优化 MoE 数据面；两者都需要 token counts、rank/expert 映射、专用通信 workspace，并在反向中调用与前向相反的通信方向。

真正的差异是算子边界。DeepEP 接收 token 与路由元数据，输出路由后的 token；expert 权重不进入 DeepEP 调用。MindSpeed-MM commit 64eeb735 的 EP MC2 则把 fc1_weight、fc2_weight 与 HCCL communicator 一起传入两个 fused op：npu_alltoallv_gmm 融合 A2Av 与第一层 GMM，npu_gmm_alltoallv 融合第二层 GMM 与 A2Av，二者之间的 SwiGLU 仍是独立操作。¹⁶

def deepep_moe_path(x, topk_idx, topk_weight, expert_weights, num_experts, group):
    recv_x, recv_idx, recv_weight, counts, handle, dispatch_event = dispatch_forward(
        x=x,
        topk_idx=topk_idx,
        topk_weights=topk_weight,
        num_experts=num_experts,
        group=group,
    )
    dispatch_event.current_stream_wait()
    expert_out = grouped_expert_gemm(recv_x, counts, expert_weights)
    combined_x, combine_event = combine_forward(
        x=expert_out,
        num_experts=num_experts,
        handle=handle,
        group=group,
    )
    combine_event.current_stream_wait()
    return combined_x


def mc2_moe_path(x, selected_experts, routing_weights, fc1_weight, fc2_weight, hcomm):
    send_counts, recv_counts = allgather_expert_counts(selected_experts)
    permuted_x, reverse_mapping = permute_by_expert(x, selected_experts)
    fc1_output, permute_output = npu_alltoallv_gmm(
        permuted_x, fc1_weight, send_counts, recv_counts, hcomm
    )
    activated = swiglu(fc1_output)
    routed_output = npu_gmm_alltoallv(
        activated, fc2_weight, send_counts, recv_counts, hcomm
    )
    return unpermute(routed_output, reverse_mapping, routing_weights), permute_output

这段代码是边界等价伪代码：DeepEP 的 GMM 明确位于通信调用外，MC2 的两层 GMM 则分别进入 fused call。实际 shape、packed layout 与 workspace 由固定版本后端决定，不能从 Python wrapper 擅自补齐。

机制图：EP MC2 让 A2Av tile 与 FC1 GMM tile、FC2 GMM tile 与回程 A2Av 在 fused operator 内流水；SwiGLU 仍位于两个 fused call 之间。

维度	DeepEP（XTuner 固定 V1 路径）	EP MC2（MindSpeed-MM 固定提交）
输入	token、top-k 元数据、layout/handle	token、counts、expert 权重、HCCL communicator
输出	routed/combined token、counts、handle、event	已完成一层 GMM 或回程 GMM+A2Av 的 activation
算子所有权	通信库拥有 dispatch/combine；框架拥有 GMM	fused op 同时拥有通信 tile 与 GMM tile
重叠位置	event 暴露给框架，由外部 stream 调度	fused op 内部切 tile 流水
中间对象	recv_x 明确暴露给 expert GMM	packed layout/workspace 由后端内部持有
反向	dispatch 的反向用 combine，combine 的反向用 dispatch	使用相反 fused op；权重梯度另做 npu_grouped_matmul
硬件栈	NVIDIA CUDA、NVLink/RDMA	Ascend NPU、CANN、HCCL
接入 Domino	现有 dispatcher 接口可直接调度	必须改写 dispatcher/expert 的可分离边界
主要风险	buffer/拓扑/版本敏感，额外在途 token	shape/CANN 约束、融合调试与潜在精度差异

因此二者不是“同一个算子在不同硬件上的名字”。DeepEP 保留通信与 expert compute 的软件边界，换来调度自由度；MC2 牺牲这条边界，把通信和 GMM 的 tile 调度交给后端，换取更深的单算子融合。 前者的显存要显式看到 recv_x + handle + buffer，后者可能减少暴露的中间张量，但仍有 backend-owned packed layout、workspace 与为反向保存的 permute_output，不能把“Python 看不见”误当成“显存不存在”。

MindSpeed-MM PR #2480 的公开材料只能证明功能合入与本地自测，没有公开多 rank 单测、统一 benchmark 或收敛曲线；DeepEP 公布的带宽数据又来自不同硬件和软件栈。因此本文不做跨 NVIDIA/Ascend 的数值排名，只比较固定源码中的对象与边界。

Domino EP 与 MC2

此前 MindSpeed-MM 接入的 EP MC2 面向 Ascend NPU，把 AllToAllv -> GroupedMatmul 和 GroupedMatmul -> AllToAllv 分别融合为 NPU fused operator。¹⁵ 它让算子内部把大通信和大计算切块、流水，减少中间张量、launch 和单微批内的串行等待。

维度	Domino EP	EP MC2
重叠粒度	跨多个 micro-batch	一个 micro-batch 的 fused operator 内部
核心机制	异步 stream/event 调度	通信与 GMM/MM 融合、切块流水
最低并发来源	至少两个可同时在途的微批	一个微批也可产生算子内流水
通信后端	可搭配 All-to-All、DeepEP、AGRS	绑定支持 MC2 的 NPU/HCCL 算子
可移植性	调度思想较通用，但实现仍依赖 dispatcher	强硬件、CANN 与算子版本约束
主要代价	更高激活峰值、事件调度与小 GEMM	融合算子约束、调试困难、潜在精度差异

两者在理论上可以叠加：用 MC2 优化每个微批的 dispatch/GMM，再用 Domino 在微批之间继续遮蔽剩余气泡。但 XTuner 当前没有 MC2 dispatcher，而且两种机制都会争用通信带宽、计算单元和 stream；真正组合需要新接入与 profiler 证明，不能默认收益相加。MindSpeed-LLM 的 MC2 文档也明确提示部分模型可能出现精度问题，并列出了模型与硬件限制。¹⁷

HyperParallel-MoE

HyperParallel-MoE 把 MC2 的问题再扩一层。MC2 融合两对相邻边界，即 A2Av→GMM 与 GMM→A2Av；HyperParallel 则把一次 MoE-FFN 的 Dispatch → GMM → SwiGLU → GMM → Combine 全路径建成 Operator Dependency Graph（ODG），再按 rank、expert 和 token tile 拆成异构任务，静态排入 Ascend 的 Cube Task Queue（CTQ/AIC）与 Vector Task Queue（VTQ/AIV）。³³

机制	调度范围	最小并发单位	谁拥有通信—计算边界	当前硬件与接入状态
Domino EP	多个 micro-batch	一个微批的一段通信或专家计算	XTuner framework + dispatcher event	CUDA 路径已存在
EP MC2	相邻 A2Av/GMM	fused op 内部 tile	CANN/HCCL fused op	Ascend；XTuner 未接入
HyperParallel-MoE	单微批完整 MoE-FFN	rank × expert × token tile	Host compiler + AIC/AIV workers	Ascend A3；XTuner 未接入
MoonEP	dispatch、权重副本与 virtual-expert GMM 边界	token row / redundant expert	MoonEP symmetric-memory buffer	NVIDIA；XTuner 未接入

论文与源码教学重绘：Host 把完整 MoE-FFN 编译为带 wait/trigger 事件的 CTQ/VTQ 静态任务；Device 端 AIC/AIV workers 在单次 launch 内按 tile 推进。图固定到 arXiv v2 与源码 `b5e80ae`，不代表 CUDA 或 XTuner 可直接复用。

从整体 collective 到目的 tile 事件

HyperParallel 的关键不是“再开一条 stream”，而是改变下游工作的就绪条件。普通算子级路径通常等整个 All-to-All 返回后才启动 GMM；HyperParallel 的 AIV task 使用一侧 put_mem_signal，先把 tile 写进目的 rank 的可读位置，再更新目的端 event counter。只依赖该 tile 的 GMM task 在计数器达到阈值后即可执行，不必等其它 rank、其它 expert 的所有 tile 都完成。固定源码的 forward graph 也明确给出五算子依赖与 CTQ/VTQ 归属。³⁴

HyperParallel-MoE 论文 Figure 5：从 operator graph、任务拆分与重排，到 AIC/AIV workers 消费静态调度代码的整体设计。该图支撑机制边界，不是 XTuner 集成图。

Host compiler 与 Device runtime 之间需要完整对象契约：

对象	产生者	消费者	生命周期与资源含义
ODG	MoE graph builder	splitter、dependency builder	编译期五算子逻辑图
SplitSpec	每个 operator 的合法切分定义	task generator	指定 rank/expert/token tile 维度
TaskDescriptor	task generator	AIC/AIV worker	含 op、tile、queue、wait 与 trigger
Event Table	dependency compiler/runtime init	worker wait/trigger loop	Device 端计数器状态
SSC	legal reorder + serializer	统一 device kernel	CTQ/VTQ 的静态有序任务数组
remote dispatch tile	AIV put_mem_signal	目的端 GMM	写入后以 event 表示可读，而不是整个 collective 完成
AIC/AIV intermediate	GMM 或 SwiGLU/Add handler	下一个 tile task	tile 流水中的显式或 backend-owned 中间状态
combine tile	第二个 GMM	AIV return task 与 token owner	回程写与目的端事件完成后结束

下面的伪代码把编译期和运行期都展开。reorder_ready_tasks 只能在依赖允许的候选集中做 RATR 目的 rank 均衡或 backward GMM 的 L2 复用重排，不能跨越真实数据依赖：

def compile_hyperparallel_moe(split_specs):
    operators = ["dispatch", "gmm_up", "swiglu", "gmm_down", "combine"]
    queue_of = {
        "dispatch": "VTQ",
        "gmm_up": "CTQ",
        "swiglu": "VTQ",
        "gmm_down": "CTQ",
        "combine": "VTQ",
    }
    graph = build_linear_dependency_graph(operators)
    tasks = []

    for operator in operators:
        tiles = split_operator(graph[operator], split_specs[operator])
        for tile in tiles:
            tasks.append(
                TaskDescriptor(
                    operator=operator,
                    tile=tile,
                    queue=queue_of[operator],
                    wait_events=[],
                    trigger_events=[],
                )
            )

    task_index = index_tasks_by_operator_and_tile(tasks)
    event_table = EventTable()
    for producer_name, consumer_name in graph.edges:
        for producer_task, consumer_task in match_dependent_tiles(
            task_index[producer_name],
            task_index[consumer_name],
        ):
            event_id = event_table.allocate_counter()
            producer_task.trigger_events.append(event_id)
            consumer_task.wait_events.append((event_id, 1))

    ctq_tasks = reorder_ready_tasks(
        select_queue(tasks, "CTQ"),
        policy="backward_gmm_l2_reuse",
    )
    vtq_tasks = reorder_ready_tasks(
        select_queue(tasks, "VTQ"),
        policy="rank_aware_task_reordering",
    )
    return StaticScheduleCode(ctq_tasks, vtq_tasks, event_table)


def execute_hyperparallel_moe(ssc, tensors, communicators):
    def worker(task_queue):
        for task in task_queue:
            for event_id, threshold in task.wait_events:
                wait_until(ssc.event_table[event_id] >= threshold)

            if task.operator in {"dispatch", "combine"}:
                put_mem_signal_kernel(task.tile, tensors, communicators)
            elif task.operator in {"gmm_up", "gmm_down"}:
                grouped_matmul_kernel(task.tile, tensors)
            elif task.operator == "swiglu":
                swiglu_add_kernel(task.tile, tensors)

            for event_id in task.trigger_events:
                atomic_increment(ssc.event_table[event_id])

    launch_one_ascendc_kernel(
        aic_worker=lambda: worker(ssc.ctq_tasks),
        aiv_worker=lambda: worker(ssc.vtq_tasks),
    )
    return tensors["combined_output"]

这套静态化的收益前提很强：shape 和 tile 集合要能在 Host 侧确定，单 task 开销必须足够小，而且 CTQ/VTQ 重排不能制造缓存抖动。论文报告静态任务开销约 0.1 μs，对照的动态调度为 2.36 μs；在 \(M=32K\) 的 SwiGLU+Add 微基准中，交错把 723.29 μs 降到 588.38 μs、L2 hit 从 5.20% 提到 25.44%，但在 8K 小尺寸上出现轻微退化。这说明“切得更细”本身不是单调收益。³⁵

结果与组合边界

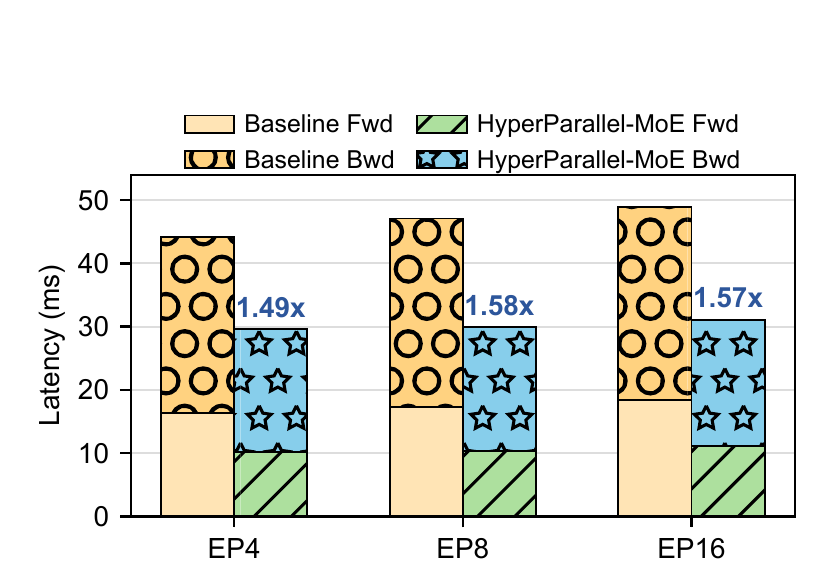

HyperParallel-MoE 论文 Figure 7：在 64 张 Ascend A3、序列 4096、micro-batch 2、hidden 7168、top-k 8 的设置中，论文对 EP4/8/16 报告完整 MoE 模块总加速 1.49–1.58×。这是整套编译、重排与 runtime 的合并结果，不能归因给某个单独变换。

论文的 end-to-end 提升只有 1.08–1.09×，明显小于模块的 1.49–1.58×；完整模型覆盖仍被列为后续工作。这个差距非常重要：模块外还有 attention、其它通信、pipeline 气泡和框架开销，单层局部加速不能直接当训练吞吐加速。³⁶

把它纳入本文后的组合判断是：

1. 与 Domino：一个在单微批内部按 tile 推进，一个跨微批调度；理论上可层叠，但 unified kernel 会改变 Domino 能看到的 event 和可重叠边界。
2. 与 MC2：HyperParallel 覆盖完整五算子路径，MC2 覆盖两对 fused 边界；在 Ascend 上更像两种算子所有权方案，不是默认叠加的独立开关。
3. 与 MoonEP：MoonEP 依赖 NVIDIA symmetric memory、动态冗余 expert 和权重预取；HyperParallel 依赖 Ascend AIC/AIV 与静态 tile 编译。两者解决的问题可同时存在，但当前硬件、内存与 runtime 契约并不兼容。
4. 与 HybridEP：HybridEP 决定跨数据中心搬 token 还是压缩 expert；HyperParallel 优化 Ascend 集群内单个 MoE-FFN 路径的细粒度推进，尺度与通信对象都不同。

所以，HyperParallel 为 EP 方案增加的是一条平台专用的完整 MoE 编译路线，不是“把 XTuner dispatcher 名称改成 hyperparallel”。真正接入必须重画框架与 fused runtime 的所有权边界，并用 Ascend timeline、峰值内存、精度和端到端吞吐共同验收。

论文证据

Domino 论文 Figure 11：在 2/4 台 DGX-H100 上比较 Domino 与 Megatron-LM。该图验证的是 TP AllReduce 场景的通用重叠机制，不是 XTuner Domino EP benchmark。

原始 Domino 论文处理的是 tensor parallel：沿 batch 维切输入、沿输出维切权重，让一个切片的 AllReduce 与另一个切片的矩阵乘重叠。论文报告在 DGX-H100 集群上相对 Megatron-LM 最高约 1.3× 加速。²⁰ 这为“切分独立工作并用异步通信跨切片重叠”提供了机制证据，但通信对象是 TP AllReduce，不是 MoE EP 的 token dispatch/combine。

与 XTuner 实现更接近的论文先例来自 DeepSeek-V3：其预填充阶段同时处理两个 micro-batch，使一个微批的 attention/MoE 计算与另一个微批的 dispatch/combine 重叠。²¹ 不过 DeepSeek-V3 的 DualPipe 还包含 pipeline parallel 调度，不能与 XTuner 的单个 MoE 层实现画等号。

截至上述 XTuner commit，公开代码和 PR 能证明实现、测试与持续修复过程，但没有提供可复用的 Domino EP 专项性能表。PR #1078 是功能接入，后续 PR #1824 修复了 H2D 同步延迟第二个微批 DeepEP dispatch 的问题；这恰好说明收益依赖细致的异步路径，而不能只看开关名称。²²

选择方法

建议把“后端”和“调度”拆开做 A/B，而不是一次同时更改：

在进入 A/B 前，先判断瓶颈是否真的是跨数据中心低带宽。如果只是同机或同数据中心 EP 通信长，优先从 DeepEP、MC2、AGRS 和 Domino 逐层优化；只有 token A2A 的长尾明显超过可覆盖计算、并且迁移压缩 expert 更便宜时，HybridEP 的通信对象切换才进入候选集。

还要单独看 router skew 与设备执行时间线：如果 step 被最热 expert 所在 rank 拖尾，MoonEP/UltraEP 一类实时冗余 expert 方案才进入候选。偏好固定 S×K 计算 shape、愿意交出 dispatch/combine 与 symmetric-memory 布局时看 MoonEP；希望保留外部 dispatcher/GMM、以少量跨层槽换大 EP 近似均衡时看 UltraEP。如果目标是 Ascend A3，且 AIC/AIV 空闲与 EP 裸露通信同时存在，才评估 HyperParallel 的完整 MoE 瓦片编译。它们分别需要新的后端/运行时接入，不能当成已有 XTuner 配置项。

1. 建立基线：dispatcher="all2all"、intra_layer_micro_batch=1，确认 loss、吞吐、峰值显存和通信占比。
2. 只换后端：分别测 DeepEP 或满足约束时的 AGRS，保持 global batch、micro-batch shape、EP size 和精度配置不变。
3. 再开 Domino：先把 intra_layer_micro_batch 改为 2，确认数据批次数可整除，并保留相同 global batch 语义。
4. 看时间线而非开关：确认 dispatch/combine 确实与另一微批的 GMM 重叠，而不是被 H2D copy、host sync 或 event wait 串行化。
5. 同时验精度：比较前向、梯度、loss 曲线和长程收敛；AGRS、低精度 DeepEP 与 MC2 都不能只用 step time 验收。
6. 跨域再测 HybridEP：扫描候选 \(p\)、SR sparsity 与 expert prefetch window，同时记录跨域字节数、主存/显存峰值和收敛，不能只复用论文的 10 Gbps 结论。
7. 有路由偏斜再测 MoonEP：固定模型、路由结果、EP size 与 S×K，记录最忙/最闲 rank 的 token 行数、权重预取字节、plan 时间、grad reduce 尾部和 FP32 pool 峰值。
8. 大 EP/NVLink 域再测 UltraEP：重放同一 routing trace，扫描 N_slot、quota floor、direct/relay 与 grad-reduce SM 数，同时记录 post-balance max/mean、physical instances、weight fan-out、未覆盖尾部和跨层 buffer 峰值。
9. Ascend 再测 HyperParallel：先做算子级基线，再逐项核对 tile 依赖、CTQ/VTQ 利用率、event wait、L2 hit、模块延迟和端到端 step；模块加速不能代替端到端验收。

一个最小配置思路如下，具体对象名应以所用 XTuner recipe 为准：

model_cfg.dispatcher = "deepep"       # 也可单独测试 all2all / agrs
trainer_cfg.intra_layer_micro_batch = 2

常见失败条件

• 显存上涨：多个微批的 residual、router 结果、dispatch handle 和激活同时在途。
• 形状限制：当前 _micro_batch_forward 要求同组 hidden states 形状一致。
• 覆盖不足：通信太长而计算太短时仍会露出尾部；通信本来很短时调度成本反而突出。
• 计算退化：为了塞进两个微批而缩小单微批，Grouped GEMM 的效率可能下降。
• 版本错配：DeepEP、CUDA/NCCL、GroupedGEMM 或 NPU CANN/MC2 的版本都会改变结果。
• 通信对象错判：HybridEP 的 SR 压缩会增加共享权重、稀疏包、解码与预取状态，并引入有损近似；低带宽并不自动等于净收益。
• 负载均衡错判：MoonEP 的固定 routed 行数不能消除 plan、权重预取、zero-copy 生命周期与副本梯度归并成本。
• exact-load 错判：UltraEP 的输入 load 是精确的，但 slot 数、NVLink domain、quota floor 与 weight-sync deadline 仍会形成高于 1.0 的均衡下限。
• 局部加速外推：HyperParallel 的模块收益来自完整 bundle；平台、shape 或 tile 变化，以及模块外瓶颈，都会改变端到端收益。

总结

XTuner Domino EP 的本质是：把原本串行的梯度累积微批提升为 MoE 层内部可共同调度的工作集合，用通信 stream 和 event 建立跨微批流水。 它不改变 EP 的专家切分，也不规定 token 必须通过哪一种 collective 搬运。

• 追求通用基线与易调试，优先 All-to-All。
• NVIDIA 多机 MoE 且拓扑合适，优先评估 DeepEP + Domino EP。
• 满足 EP=router groups=8 且 AG/RS collective 更占优，可评估 AGRS + Domino EP。
• Ascend 路径若已有成熟 fused operator，MC2 更像单微批内的深度融合；它与 Domino 的比较是算子融合对跨微批调度，不是同一层替代关系。
• 跨数据中心链路低到 overlap 无法隐藏长尾时，才进一步评估 HybridEP 的 token/expert 混合传输；论文结果不能直接外推到 XTuner。
• NVIDIA NVLink 域内若瓶颈来自严重 router skew，可研究 MoonEP 的 动态冗余 expert + 固定 S×K 工作量；先验条件是接受权重预取、symmetric-memory 布局与梯度 pool 接口改造。
• NVIDIA 大 EP/RSN 若希望保留外部 dispatcher 与 GMM，可研究 UltraEP 的 exact-load quota + 跨层 replica buffer + 自适应权重 relay；先验条件是接入 physical expert map、virtual layer state 与副本梯度回收。
• Ascend A3 若单微批的通信、Cube 与 Vector 空闲可通过 tile 事件互相覆盖，可研究 HyperParallel-MoE；必须同时看其 MoE 模块与端到端 两级收益。

DeepEP 与 MC2 的核心分界也可以压缩成一句话：DeepEP 把 routed token 交还框架再做 GMM，MC2 把 expert 权重交给 fused operator 并在内部完成通信—计算流水。

最终选择应由同一模型、同一 batch 语义下的 profiler、显存和收敛结果决定，而不是由技术名称决定。

加入三条新路线后，这个判断仍不变：MoonEP 用固定工作量、UltraEP 用 quota 上限缩短负载偏斜造成的 rank 尾部，HyperParallel 重排单微批完整 MoE 的瓦片关键路径，Domino 再尝试跨微批遮蔽剩余气泡。 这些层能否共存是待实现、待测量的系统问题，不是名称上的可组合性证明。

---

1. XTuner commit 9989fb74130d8f848662c5021458480ba161b9fa。本文源码结论均固定到该版本，避免主分支变化造成歧义。 ↩

2. XTuner train_engine.py：微批分组与梯度累积。 ↩

3. XTuner moe_decoder_layer.py：跨微批 MoE 调度。 ↩

4. XTuner build_dispatcher：三种 dispatcher 与默认 All-to-All。 ↩

5. XTuner torch_all2all.py：token count、split 与 All-to-All。 ↩

6. XTuner deepep_op.py：DeepEP SM 配置；low-latency buffer 与异步 dispatch。 ↩

7. XTuner image_build.sh：DeepEP v1.2.1 固定版本；DeepEP 官方仓库。 ↩

8. XTuner deepep_op.py 固定版本源码；DeepEP commit 9af0e0d 的 Buffer.dispatch/combine。 ↩

9. DeepEP commit 9af0e0d 的 layout kernel：is_token_in_rank 对每个 token/rank 只记录一次命中；XTuner DeepEP dispatcher 在收到 rank 级 dispatch 结果后再做 framework-side permute。 ↩

10. DeepEP commit 9af0e0d 的跨节点 dispatch kernel：warp 分工覆盖 RDMA sender、RDMA/NVLink forwarder 与 NVLink receiver。它证明的是通信 kernel 的分层转发，不包含 expert GMM。 ↩

11. XTuner agrs.py：AllGather、All-to-All IDs/weights 与 ReduceScatter。 ↩

12. XTuner MoEConfig：AGRS grouped router 与 8-way 约束。 ↩

13. XTuner grouped router 明确要求 top_k == n_group == 8，并在每个连续 expert group 中选择一个 expert；AGRS dispatch/combine 实现 则分别交换大 hidden 与小型 metadata。 ↩

14. XTuner AGRS/All-to-All 对照测试；XTuner PR #1245。 ↩

15. MindSpeed-MM PR #2480：feat: support ep mc2。 ↩

16. MindSpeed-MM commit 64eeb735：EP dispatcher 调用链；两个 MC2 fused op 与反向实现。 ↩

17. MindSpeed-LLM：MC2 特性说明。 ↩

18. HybridEP: Scaling Expert Parallelism to Cross-Datacenter Scenario via Hybrid Expert/Data Transmission，本文固定到 arXiv v1（2025-10-22），机制主要见 Sections III-IV、Figures 7-9 与 Equations 8-12。 ↩

19. HybridEP 论文；Megatron Core MoE README 中的 HybridEP backend。二者名称相同，但研究目标、接口与实现来源不同。 ↩

20. Domino: Eliminating Communication in LLM Training via Generic Tensor Slicing and Overlapping。 ↩

21. DeepSeek-V3 Technical Report。 ↩

22. XTuner PR #1078：Domino EP；XTuner PR #1824：DeepEP dispatch overlap 修复。 ↩

23. MoonEP 官方仓库，固定 commit 0f385f038fc33bec22e3bcf5a07a8a22693e754c；GPU planner 对象与约束。截至该提交，仓库没有关联的 MoonEP 同名论文，本文把源码和 README 当作实现证据，不把仓库说明提升为同行评审结论。 ↩

24. MoonEP api.py：dispatch、prefetch、combine、plan 复用与 gradient reduction；README：训练/推理 B 约束；README：zero-copy 生命周期。 ↩

25. MoonEP bench_vs_deepep.py；官方通信图。脚本明确列出计时边界，并说明 grad_reduce 因假设可与后续计算重叠而不计入该 benchmark。 ↩

26. UltraEP 官方仓库 tag v1.0.0，固定 commit 94cab099b44fffa99a82fea99e7c12d89cf65e4f；README 的依赖、Manager 接口与前后向集成骨架。公开发行支持 SM90/SM100；SGLang 集成在该版本仍标为 experimental/unreleased。 ↩↩↩

27. UltraEP Manager：跨层 replica buffer、FP32 gradient、virtual layer ID 与核心 API；allocate_microbatch_slot；grad_reduce、weight_sync、update_placement 与 reroute。这些代码证明独立 runtime 的接口，不证明 XTuner 已集成。 ↩↩

28. UltraEP 论文 arXiv v3，§5 Quota-Driven Planning 与 Algorithm 1；固定源码 placement.cu 的 quota solver。论文工作中 u_min=1024、目标 balancing coefficient 为 1.01；仓库 tuning env 可调整相应阈值。 ↩↩

29. UltraEP: Unleash MoE Training and Inference on Rack-Scale Nodes with Near-Optimal Load Balancing，本文固定到 arXiv v3；前向/反向 pipeline 见 Figures 8–9 与 §4.2，RSN tile streaming/relay 见 §6。 ↩

30. UltraEP arXiv v3 §8 与 Figures 11–12：训练平均 94.6% ideal、相对 Megatron-LM 平均 +42%；prefill 平均 93.9% ideal、相对 SGLang/EPLB 为 1.56×/1.29×。模型、GPU 数、EP、precision 与 continuation window 见 Table 2 和 §8.1–8.2；production 结果见 Figure 17/§8.6。 ↩↩

31. UltraEP README 的 EP64 runtime 表与 tuning 开关；论文 Figure 16 与 §8.5 比较的是 expert-weight distribution backend，不是 token dispatch 或端到端训练。 ↩↩

32. UltraEP arXiv v3 Figure 7/§4.1 的跨层 buffer 复用；Figure 14/§8.4 的 activation memory。前者减少 replica state 的层数倍增，后者是负载拉平后的实测峰值变化，二者不能相加为固定节省比例。 ↩

33. HyperParallel-MoE: Multi-Core Interleaved Scheduling for Fast MoE Training on Ascend NPUs，本文固定到 arXiv v2（2026-06-01）。 ↩

34. MindSpore HyperParallel forward graph，固定 commit b5e80ae；put_mem_signal task 构造。worker kernel 与 forward AIV worker 也固定到同一提交。 ↩

35. HyperParallel-MoE arXiv v2，任务调度开销与 SwiGLU/Add 微基准。这些是论文在 Ascend A3 上的局部测量，不代表所有 shape 都加速。 ↩

36. HyperParallel-MoE arXiv v2，MoE 模块与端到端评估。论文设置为 64 张 Ascend A3、25 AIC + 50 AIV/设备、192 MB L2；模块与端到端数字必须分开引用。 ↩

评论
